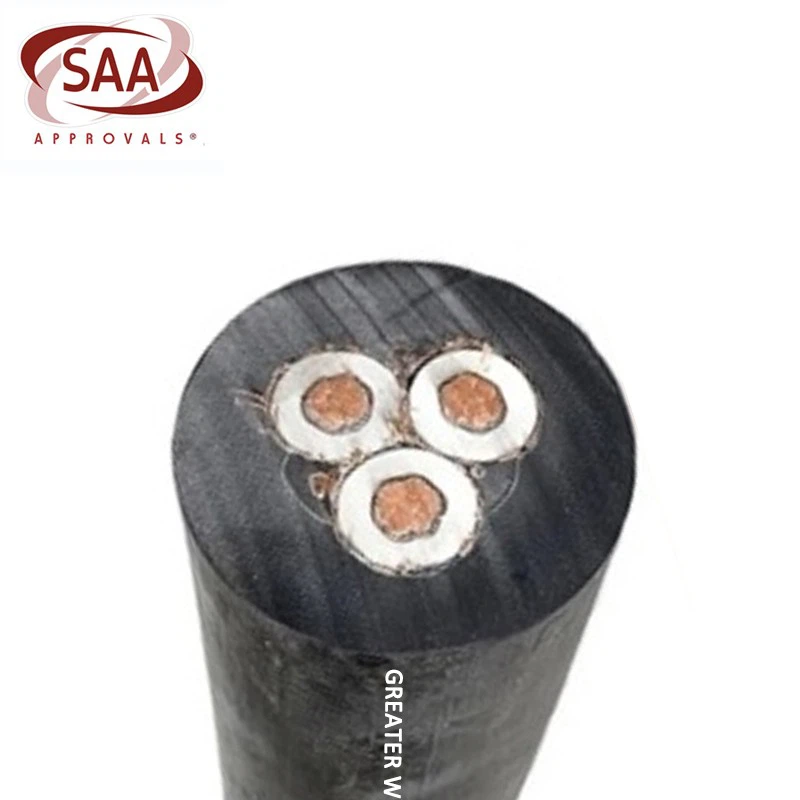

SAA standarditüüp 240 1. 1 kuni 11kV söekaevanduse kaabel

3 × juht: painduv luhtunud konserveeritud lõõmutatud vaskjuht.
Juhtide ekraan: pooljuhe ühend (kaablite puhul, mille pinge reiting on 3,3/3,3 kV ja kõrgem).
Isolatsioon: EPR.
Isolatsiooni ekraan: pooljuhatav elastomeer.
Komposiit ekraan (maajuht): konserveeritud lõõmutatud vase punumine polüesterlõngaga.
3 × interstitsiaalne piloot: EPR kattis painduvalt luhtunud vaskjuht.
Hälli eraldaja: pooljuhatav PCP.
Korpust: raskeveokite PCP -kesta. Raskeveokite CPE/CSP kesta saab nõudmisel pakkuda.
Standardid

AS/NZS 1802: 2003

As/nzs 1125

AS/NZS 3808

AS/NZS 5000.1

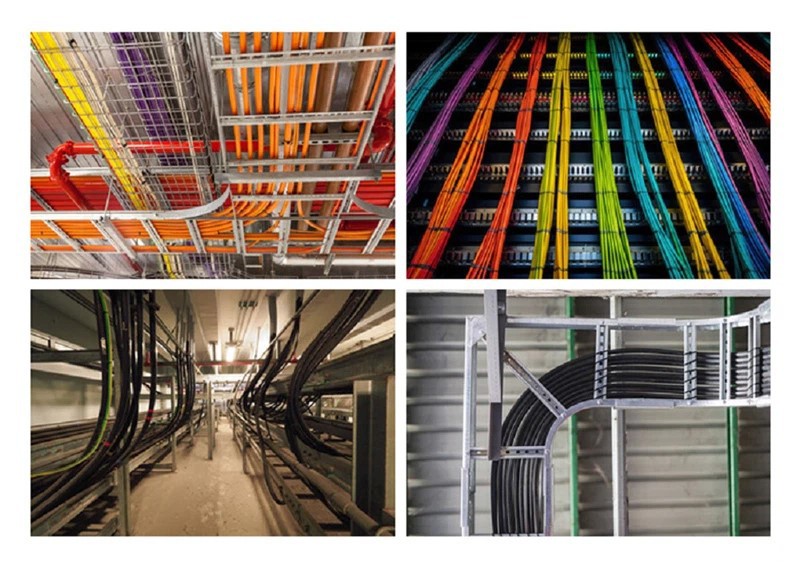

Rakendus

Söekaevanduste kaablit kasutatakse peamiselt kivisöe kaevandustes ja muudes maa-aluste kaevanduste suurepingeülekandeks. Seda kasutatakse kaevandustes sügava maa -aluse toiteallika jaoks, et pakkuda stabiilset toitetoetust kaevandusseadmete, ventilatsioonisüsteemide, tõstukite, valgustussüsteemide jms jaoks. See sobib kaevanduse toite edastamiseks maapinnalt maa -alustesse seadmetesse, näiteks erinevad kaevandusseadmed, purustajad, konveierilindid, puurimisseadmed jne.

Funktsioon

Söekaevanduse kaabel võtab kasutusele mitmekihilise struktuuri ja kvaliteetsed materjalid, et tagada selle suurepärane elektriline jõudlus ja mehaaniline tugevus karmides keskkondades, ning sobib eriti kõrge pinge taset vajavate rakenduste jaoks (kuni 11kV). Paindlik lunastatud lõõmutatud vaskjuht annab kaabli hea juhtivuse ja mehaanilise paindlikkuse, muutes selle eriti sobivaks keskkondadele, mis vajavad sagedast painutamist või liikumist, näiteks kaevanduste seadmete energiaühendused. Kvaliteetsete materjalide, näiteks EPR ja pooljuhtivate elastomeeride kasutamisel on tugev vananemiskindlus, soojustakistus ja kulumiskindlus, pikendades kaabli kasutusaega.

Atesteerimine

Söekaevanduskaablid on kaevandustegevuses kasutatavad peamised jõuülekandevahendid ning nad peavad vastama rangetele ohutus- ja jõudlusstandarditele, et tagada kaevanduse piirkonnas töökeskkonna ohutus ja usaldusväärsus. Kaablid on läbinud SAA sertifikaadi, mis on Austraalia ja Uus -Meremaa elektritoodete oluline ohutuse sertifikaat. Selle eesmärk on tagada, et kaablid ja muud elektriseadmed saaksid kõrge riskiga keskkonnas stabiilselt ja ohutult töötada. Söekaevanduste kaablid on läbinud SAA sertifikaadi, mis tähendab, et nad on täitnud Austraalia ranged ohutusnõuded tulekahjude ennetamise, plahvatuse ennetamise, korrosioonikindluse, kõrge temperatuuri vastupidavuse ja mehaanilise löögitakistuse osas.

Pakk

coal mine cable package

Ettevõtte sissejuhatus

1995. aastal loodi Dongguan Greater Wire & Cable Co., Ltd., on professionaalne traadi- ja kaablitootja. Ettevõttel on täiustatud tootmisseadmed ja tootmistehnoloogia, täielik testimisseadmed ja tugev toodetehnoloogia. Pärast aastaid kestnud rasket tööd ja klientide tuge kogu maailmas on see pakkunud juhtmeid ja kaableid enam kui 90 riigile üle maailma. Ettevõte on kiiresti arenenud ja võitnud kõrgeid autasusid ja aktsiaid ülemereturul. Ettevõte on läbinud LS09001 kvaliteedijuhtimissüsteemi sertifikaadi, riikliku kõrgtehnoloogilise ettevõtte sertifikaadi ning riikliku spetsialiseeritud ja uue ettevõtte sertifikaadi. Toodetel on vastavad sertifikaadid erinevatele riikidele, nagu näiteks SAA, UL, BPS, CE, CB, VDE ja muud sertifikaadid.

klient

wire and cable supplier

Partner

Greater Wire Partner

KKK

K: Mis vahe on kaevanduskaablitel ja tavalistel kaablitel?

V: Suurim erinevus kaevandamiskaablite ja tavaliste kaablite vahel on see, et kaevanduskaablid peavad hakkama saama äärmiselt karmide keskkonnatingimustega, nagu kõrge temperatuur, niiskus, elektriline koormus, söövitavad ained, mehaanilised šokid, tulekahjud jne. Kaevanduskaablid peavad olema kõrge ohutuse, tulekindluse, korrosioonikindlustuse, vibratsiooni kaanikuse kaitseks ja muutlikus kaitses. Tavalisi kaableid kasutatakse peamiselt üldises tööstus-, äri-, kodu- ja muudes keskkondades ning kujundus- ja jõudlusnõuded on suhteliselt madalad.

K: Millised on kaevandamise kaablite salvestusnõuded?

V: Kaevandamiskaablite ladustamisnõuded on väga ranged, hõlmates temperatuuri ja niiskust, mehaanilisi kahjustusi, keemilist korrosiooni, tulekahju ennetamist ja muid aspekte. Selle eesmärk on tagada, et ladustamise ajal ei mõjutata kaabli kvaliteeti, ja tagada, et see vastaks spetsiaalsete keskkondade, näiteks kaevanduste tegeliku kasutamise kõrgetele ohutusnõuetele. Mõistlik salvestusruum võib tõhusalt pikendada kaabli kasutusaega ja vähendada kaabli ebaõiget hoidmist põhjustatud kvaliteediprobleeme.

Kuum tags: SAA standarditüüp 240 1. 1 kuni 11kV söekaevandus, Hiina SAA standarditüüp 240 1. 1 kuni 11kV söekaevanduste kaablite tootjad, tarnijad, tehas

Type 240 11 to 11KV mining cable

Nominaalne Juht Pindala	Ahela suurus	Isolatsioon Paksus	Põhiekraan		Katsejuht		Paksus kestast	Nominaalne Üld- Läbimõõt	Nominaalne Kaal
Nominaalne Juht Pindala	Ahela suurus	Isolatsioon Paksus	Ahela suurus	Piirkond Ekraan	Ahela suurus	Paksus kattega	Paksus kestast	Nominaalne Üld- Läbimõõt	Nominaalne Kaal
mm²	Ei/mm	mm	Ei/mm	mm²	Ei/mm	mm	mm	mm	kg/100m
Tüüp 240.1
6	84/0.30	1.5	7/0.25	7.2	18/0.30	1.0	3.8	30.0	131
10	77/0.40	1.5	7/0.25	8.6	27/0.30	1.0	3.8	32.6	159
16	126/0.40	1.6	7/0.25	9.6	42/0.30	1.0	4.0	35.8	202
25	209/0.40	1.6	7/0.25	11.3	66/0.30	1.2	4.3	39.7	265
35	285/0.40	1.6	7/0.25	12.4	90/0.30	1.2	4.6	43.1	326
50	380/0.40	1.7	7/0.25	14.1	120/0.30	1.2	5.0	47.7	404
70	203/0.67	1.8	7/0.25	16.5	39/0.67	1.2	5.4	53.9	533
95	259/0.67	2.0	7/0.25	18.2	39/0.67	1.2	6.0	58.6	635
120	336/0.67	2.1	7/0.25	20.3	42/0.67	1.4	6.4	64.4	775
150	427/0.67	2.3	7/0.25	22.3	54/0.67	1.4	6.9	70.2	940
185	518/0.67	2.5	7/0.30	30.2	63/0.67	1.4	7.4	77.4	1150
240	672/0.67	2.8	7/0.30	33.6	77/0.67	1.6	8.2	86.0	1440
300	854/0.67	3.0	7/0.40	50.1	98/0.67	1.6	8.8	95.1	1810
Tüüp 240.3
16	126/0.40	3.0	7/0.25	13.1	42/0.30	1.4	5.3	46.2	306
25	209/0.40	3.0	7/0.25	14.8	66/0.30	1.4	5.6	50.1	379
35	285/0.40	3.0	7/0.25	15.8	90/0.30	1.4	5.9	53.5	444
50	380/0.40	3.0	7/0.25	17.2	120/0.30	1.4	6.3	57.6	525
70	203/0.67	3.0	7/0.25	18.6	39/0.67	1.4	6.6	62.5	656
95	259/0.67	3.0	7/0.25	20.3	39/0.67	1.4	7.1	66.2	750
120	336/0.67	3.0	7/0.30	27.2	42/0.67	1.6	7.4	72.0	910
150	427/0.67	3.0	7/0.40	39.6	54/0.67	1.6	7.8	78.0	1115
185	518/0.67	3.0	7/0.40	42.2	63/0.67	1.8	8.2	83.4	1280
240	672/0.67	3.0	7/0.40	46.6	77/0.67	1.8	8.8	90.3	1540
300	854/0.67	3.0	7/0.50	63.2	98/0.67	1.8	9.4	98.4	1920
Tüüp 240.6
16	126/0.40	5.0	7/0.25	17.2	42/0.30	1.4	6.4	57.3	440
25	209/0.40	5.0	7/0.25	18.6	66/0.30	1.4	6.7	61.2	521
35	285/0.40	5.0	7/0.25	18.6	90/0.30	1.6	7.0	64.6	593
50	380/0.40	5.0	7/0.25	21.3	120/0.30	1.6	7.3	68.5	685
70	203/0.67	5.0	7/0.25	23.4	39/0.67	1.6	7.7	73.7	830
95	259/0.67	5.0	7/0.30	29.4	39/0.67	1.6	8.1	77.8	954
120	336/0.67	5.0	7/0.30	31.7	42/0.67	1.6	8.5	83.1	1111
150	427/0.67	5.0	7/0.40	45.7	54/0.67	1.8	8.9	89.1	1335
185	518/0.67	5.0	7/0.40	48.4	63/0.67	1.8	9.3	94.5	1515
240	672/0.67	5.0	7/0.40	52.8	77/0.67	1.8	9.9	101.4	1810
300	854/0.67	5.0	7/0.50	71.5	98/0.67	1.8	10.4	109.3	2190
Tüüp 240.11
25	209/0.40	7.6	7/0.25	23.7	66/0.30	2.0	8.1	75.6	752
35	285/0.40	7.6	7/0.30	30.2	90/0.30	2.0	8.4	79.7	860
50	380/0.40	7.6	7/0.30	31.7	120/0.30	2.0	8.7	83.6	961
70	203/0.67	7.6	7/0.30	34.1	39/0.67	2.0	9.1	88.8	1125
95	259/0.67	7.6	7/0.40	47.5	39/0.67	2.0	9.6	93.7	1300
120	336/0.67	7.6	7/0.40	51.0	42/0.67	2.2	9.9	98.8	1470
150	427/0.67	7.6	7/0.40	53.7	54/0.67	2.2	10.3	103.5	1659
185	518/0.67	7.6	7/0.40	57.2	63/0.67	2.2	10.7	108.8	1880
