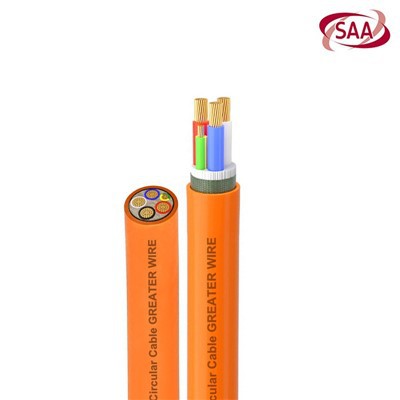

25 mm oranž ümmargune kaabel

25 mm oranž ümmargune kaabel on saadaval PVC või XLPE isolatsiooniga ja sobib mitmesuguste tööstuslike ja elektriliste rakenduste jaoks. Kaabli paigaldustemperatuuri vahemik on -25 kraadi kuni 75 kraadi PVC isolatsiooni korral, maksimaalne pikaajaline töötemperatuur 90 kraadi ja paigaldustemperatuur -40 kraadi kuni 90 kraadi XLPE isolatsiooni puhul. Töötamise ajal võib kaabli pinnatemperatuur jääda stabiilseks vahemikus -25 kraadi kuni 90 kraadi, tagades usaldusväärse töö erinevates keskkonnatingimustes. Paigaldamise ajal on kaabli minimaalne painderaadius 18-kordne kaabli välisläbimõõt ja 12-kordne kaabli välisläbimõõt pärast paigaldamist, et tagada kaabli vigastuste puudumine ning heade elektriliste ja mehaaniliste omaduste säilimine.

Rakendus

25 mm oranž ümmargune kaabel sobib eriti kohtadele, mis nõuavad suurt ohutus- ja tulekindlust, näiteks elektrijaamad, metrood, tunnelid, kõrghooned, suured tööstuslikud kaevandusettevõtted, naftapõllud, söekaevandused jne. Need kohad vajavad tavaliselt tihedalt levitatud Kaablisüsteemid ja selle kaabli tulekindlus võivad tõhusalt vähendada tulekahju riske ja pakkuda olulistele rajatistele usaldusväärset energiatarvet. Lisaks tagavad kaabli vastupidavuse ja stabiilsus ka pikaajalise kasutamise tõhusa jõuülekande ning see sobib eriti keskkondades, mis nõuab suurt mehaanilist tugevust ja keemilist vastupidavust.

2 core and earth orange circular cable application

Funktsioon

Juhi tüüp: Keerutatud vask
Juhtide tüüp: 2C+E/3C+E/4C+E
Isolatsioon: X-90 isolatsioon/5V-90 isolatsioon
Kest: 5v -90 kest
Nimipinge Uo/U (Um): 0,6/1 kV (XLPE isolatsioon), 450/750 V (PVC isolatsioon)

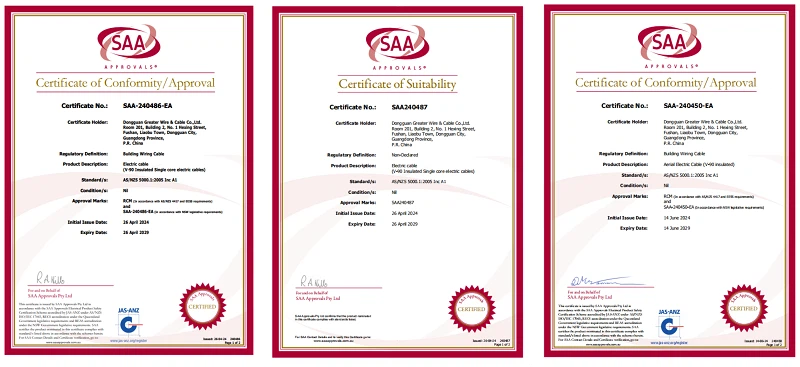

Atesteerimine

Meie tooted on saavutanud mitmesugused mainekad rahvusvahelised sertifikaadid, sealhulgas SAA, UL, TUV, EU CPR, CE, ROHS ja teised.

Pakk

Orange Circular Cable package

Tootmisliin

Dongguan Suur -Wire & Cable Co., Ltd., asub meie kaablites ja juhtmed on läbinud SAA, UL, TUV, CE ja muud standardisertifikaadid. Meie tooted on saavutanud rahvusvahelisel turul tohutu veojõu ja neid eksporditakse sageli sellistesse piirkondadesse Nagu Kagu -Aasia, Austraalia, Lähis -Ida, Aafrika, Ameerika ja Euroopa, hõlmab müük enam kui 400 linna kodu- ja välismaal. Kontroll, mis tagab, et traat- ja kaabli kujundamisest kuni projekti juurutamiseni saame pakkuda professionaalseid ja kvaliteetseid teenuseid, et rahuldada klientide erinevaid vajadusi suurepärase kvaliteediga. Meie pühendumus kvaliteedile ja kliendirahulolule on teinud suuremaks traadist usaldusväärse partneri Globaalne traadi- ja kaablitööstus.

Juhtum

Company cases

Partner

greater wire Partner

KKK

K: Kuidas saame tagada kvaliteedi?

V: Saame pakkuda proove ja tugikontrolli. Lisaks on meil 1- aasta garantii.

K: Kas kaablite jaoks on võimalik logo printida?

V: Jah, teie logoga kohandamine on saadaval juhtmete ja kaablite jaoks.

Kuum tags: 25 mm oranž ümmargune kaabel, Hiina 25 mm oranži ümmarguse kaabli tootjad, tarnijad, tehas

SAA XLPE cable

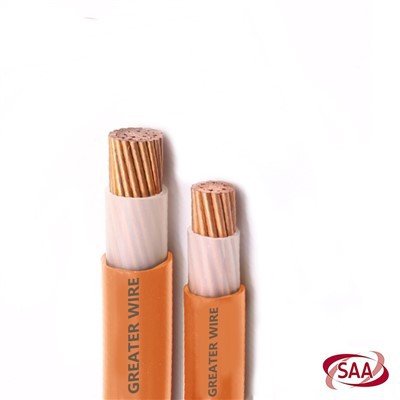

Ühetuumaline
Dirigent		Kaabel				Minimaalne paigaldatud painderaadius(a)mm
Nominaalne C.S.A. mm	Juhtmete arv ja läbimõõt nr/mm	Nominaalne isolatsiooni paksus mm	Üldläbimõõt mm		u. mass kg/100m
Nominaalne C.S.A. mm	Juhtmete arv ja läbimõõt nr/mm	Nominaalne isolatsiooni paksus mm	Minimaalne MM	Maksimaalne mm	u. mass kg/100m
25	7/2.12	0.9	10.9	11.4	32	45
35	7/2.50	0.9	12.0	12.6	42	50
50	19/1.80	1.0	13.5	14.1	55	55
70	19/2.14	1.1	15.4	16.0	74	65
95	19/2.50	1.1	17.5	18.2	102	75
120	37/2.01	1.2	19.3	20.0	126	80
150	37/2.24	1.4	21.4	22.2	154	90
185	37/2.50	1.6	23.6	24.4	192	100
240	61/2.25	1.7	26.6	27.4	248	165
300	61/2.52	1.8	29.3	30.3	309	180
400	61/2.85	2.0	32.8	33.8	391	200
500	61/3.20	2.2	34.6	35.5	492	215
630	61/3.62	2.4	39.0	40.0	628	240

2 südamikku ja maa (2C+E)
Juht		Kaabel				Min paigaldatud painderaadius (a) mm
Nominaalne C.S.A. mm	Juhtmete arv ja läbimõõt nr/mm	Isolatsiooni nimipaksus mm	Üldläbimõõt mm		u. mass kg/100m
Nominaalne C.S.A. mm	Juhtmete arv ja läbimõõt nr/mm	Isolatsiooni nimipaksus mm	Minimaalne MM	Maksimaalne mm	u. mass kg/100m
1.5	7/0.52	0.7	9.6	10.4	15	42
2.5	7/0.67	0.7	10.8	11.7	20	47
4	7/0.85	0.7	11.6	12.5	25	50
6	7/1.04	0.7	12.6	13.6	30	54
10	7/1.35	0.7	14.4	15.4	42	62
16	7/1.70	0.7	16.8	17.7	55	71

3 südam ja maa (3C+E)
Juht		Kaabel				Minimaalne paigaldatud painderaadius(a)mm
Nominaalne C.S.A. mm	Juhtmete arv ja läbimõõt nr/mm	Nominaalne isolatsiooni paksus mm	Üldläbimõõt mm		Umbes. Mass kg/100m
Nominaalne C.S.A. mm	Juhtmete arv ja läbimõõt nr/mm	Nominaalne isolatsiooni paksus mm	Minimaalne mm	Maksimaalne mm	Umbes. Mass kg/100m
25	7/2.12	0.9	21.6	22.6	104	90
35	7/2.50	0.9	24.2	25.3	137	150
50	19/1.80	1.0	27.4	28.7	185	170
70	19/2.14	1.1	32.1	33.3	256	200
95	19/2.50	1.1	36.0	37.3	339	220
120	37/2.01	1.2	40.1	41.4	425	250
150	37/2.24	1.4	44.8	46.3	528	280
185	37/2.50	1.6	50.4	51.9	669	310
240	61/2.25	1.7	56.9	58.5	872	350
300	61/2.52	1.8	63.0	64.8	1089	390

4 südamikku ja maa (4C+E)
Dirigent		Kaabel				Minimaalne paigaldatud painderaadius(a)mm
Nominaalne C.S.A. mm	Juhtmete arv ja läbimõõt nr/mm	Isolatsiooni nimipaksus mm	Üldläbimõõt mm		Umbes. Mass kg/100m
Nominaalne C.S.A. mm	Juhtmete arv ja läbimõõt nr/mm	Isolatsiooni nimipaksus mm	Minimaalne mm	Maksimaalne mm	Umbes. Mass kg/100m
16	7/1.70	0.7	19.59	21.6	87.2	85
25	7/2.12	0.9	24.0	25.1	132	150
35	7/2.50	0.9	26.8	28.1	175	170
50	19/1.80	1.0	30.8	32.2	237	190
70	19/2.14	1.1	36.1	37.3	328	220
95	19/2.50	1.1	40.6	42.1	439	250
120	37/2.01	1.2	45.3	46.7	550	280
150	37/2.24	1.4	50.7	52.3	684	310
185	37/2.50	1.6	57.0	58.6	862	350
240	61/2.25	1.7	64.4	66.2	1127	400
300	61/2.52	1.8	71.3	73.3	1407	440
