Elektriseadmete ühtlustatud paneelijuhe ja fikseeritud juhtmestik

Euroopa ostjad otsivad seadmete, paneelide ja kaitstud paigalduse jaoks juhtmeid hankides sageli ühtlustatud{0}} ühesoonelist juhtmeid. H07V-K sobib sellele turukeelele kuiEuroopa painduv kaabelklassi 5 vaskjuhtme ja PVC isolatsiooniga. HAR-i ühesooneline kaabel võib lihtsustada spetsifikatsiooni kõigis rakendustes, kus on vaja ühtlustatud konstruktsiooni ja tunnustatud märgistust, tingimusel et toote täpne kinnitus. GERITEL WIRE võib toetada Euroopa projektide dokumentide läbivaatamist, toodete märgistamist ja ekspordi pakkimist. Kui seda kasutatakse lülituskapi juhina, tuleb kohaldatav sertifikaadi ulatus ja sihtkoha nõuded kinnitada enne toote turustamist HAR-kinnitusega konkreetse tellimuse jaoks.

TOOTE SPETSIFIKATSIOONID

HVAC control panels flexible wire

Rakendused

PVC paneeli juhtmestik kasutamiseks toitelülitite juht-, relee- ja mõõteriistade paneelides ning näiteks alaldi seadmete sisemistes pistikutes, mootorikäivitites ja kontrollerites.

SPETSIFIKATSIOONID
Pinge nimiväärtus Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperatuuri reiting	Parandatud: -30 kraadi kuni +70 kraadi Paindunud: -5 kraadi kuni +70 kraadi
Minimaalne painderaadius	Fikseeritud: 6 x üldläbimõõt
Dirigent	Klass 5 painduv vaskjuht
Isolatsioon	PVC (polüvinüülkloriid)

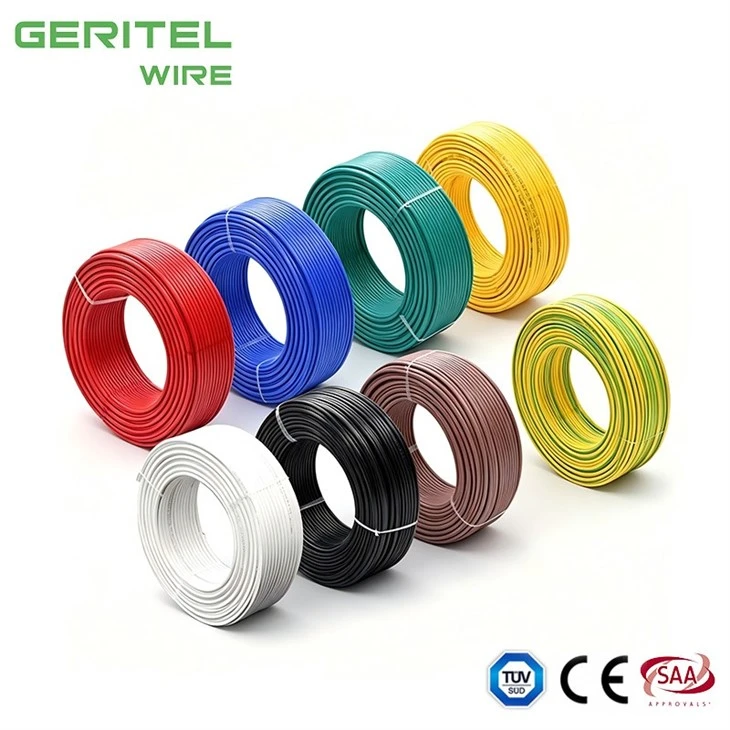

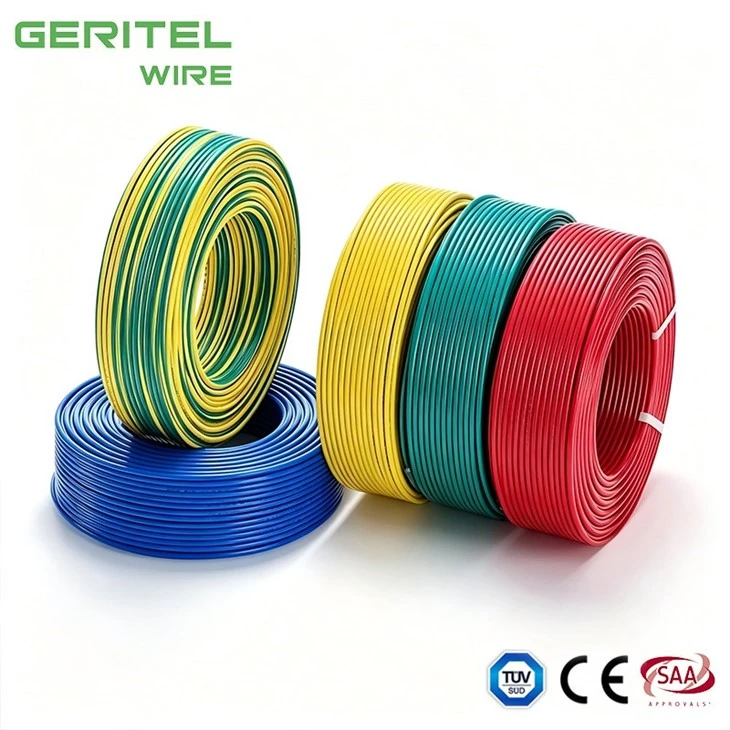

Isolatsiooni värv	Punane, must, sinine, oranž, kollane, valge, roheline/kollane, violetne, roosa, hall, pruun
STANDARDID	EN 50525-2-31, EN 60228 Leegiaeglustaja vastavalt standardile IEC/EN 60332-1-2 UV-vastupidav

MÕÕTMED

NOMINAALNE LÕIGEpind mm²

	NOMINAALNE ÜLDLÄBIMÕÕT mm²	NIMIKAAL kg/km
	NOMINAALNE ÜLDLÄBIMÕÕT mm²	NIMIKAAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

DIRIGENDID

NOMINAALRIST OSAAL ALA mm²	MAKSIMAALNE LÄBIMÕÕT JUHTIDES mm	JUHTI MAKSIMAALNE TAKISTUS 20 kraadi juures oomi/km
NOMINAALRIST OSAAL ALA mm²	MAKSIMAALNE LÄBIMÕÕT JUHTIDES mm	Tavalised juhtmed
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRILISED KARAKTERISTIKUD

NOMINAALNE RIST VÕIMALIK ALA mm²	VÕRDLUSMEETOD A (SULETUD JUHT TERMIliselt SISSE SEINA ISOLUMINE JNE) Amper		VÕRDLUSMEETOD B (SULETUD JUHTI SEINAS VÕI SISSE TRANKING JNE) Amper		VÕRDLUSMEETOD C (CLIPPED DIRECT) Amper		VÕRDLUSMEETOD F (VABAS ÕHUS VÕI PERFORATSIOONIDEGA KAABLISALVES JNE HORISONTAALSES VÕI VERTIKAALSES JNE) Amper
							Puudutades			Vahega üks läbimõõt
							Puudutades			2 ühefaasilist AC- või alalisvoolukaablit või 3 kolmefaasilist vahelduvvoolukaablit-
	2 kaablit Üks{0}}faas ACor DC	3 või 4 kaablit Kolm{0}}faasi AC	2 kaablit Üks{0}}faas ACor DC	3 või 4 kaablit Kolm{0}}faasi AC	2 kaablit Üks{0}}faas AC või DC	3 või 4Kaablid Kolm-Faas AC	2 kaablid Ühefaasiline AC või DCtasane	3 kaablid Kolm{0}}faasi ACflat	3 kaablit Kolm{0}}faasi ACtrefoil	Horisontaalne	Vertikaalne
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

SERTIFIKATSIOONID

HVAC control panels single core cable

panel wiring cable for HVAC control panels

PAKEND

flexible copper wire for HVAC control panels

Rulli

PVC insulated wire for HVAC control panels

Plastikrull

ventilation control systems flexible wire

Väike puidust rull

RAKENDUS

ventilation control systems single core cable

Tööstuslik juhtpaneel

panel wiring cable for ventilation control systems

Taastuvenergia toiteühendus

flexible copper wire for ventilation control systems

Elektrikilbi juhtmestik

KOHTUASI

PVC insulated wire for ventilation control systems

Adelaide'i lennujaama elektrikilbi uuendamine

Tööstuslik peajaotuskilbi toitejaotus

Peajaotuskilbi painduva kaabli vahetus

MIKS VALIDA MEID

30Aastatepikkune kogemus
ühes{0}}peatuses

Dongguan Greater Wire & Cable Co., Ltd. on professionaalne insener--kaablitootja Hiinas, kes tarnib sertifitseeritud elektrikaablilahendusi ehitus-, tööstus-, kaevandus-, energeetika- ja infrastruktuuriprojektide jaoks kogu maailmas.

30 000 m² tehase, 30 tootmisliini, kogenud inseneride ja range kvaliteedikontrolli meeskonnaga pakume usaldusväärseid, jälgitavaid ja nõuetele vastavaid kaabeltooteid rahvusvaheliste insenerirakenduste jaoks. Meie tooteid toetavad sertifikaadid, sealhulgas SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS ja ISO.

Oleme pühendunud ohutusele, kvaliteedile, läbipaistvusele ja pikaajalisele{0}}partnerlusele. Alates tooraine kontrollimisest kuni valmistoote testimiseni kontrollitakse iga partii hoolikalt, et tagada stabiilne jõudlus ja töökindel projekti kasutamine.

Parema kaabli - sertifitseeritud kvaliteet. Usaldusväärne tarne. Tehniline väärtus.

panel wiring cable for pump control panels

15K

Lõppenud Projektid

150+

professionaalsed töötajad

15K

õnnelikud kliendid

92+

auhinnad ja sertifikaadid

TAIMESEADMED

flexible copper wire for pump control panels

PVC insulated wire for pump control panels

GLOBAALSED SERTIFIKATSIOONID

H07V-K 10mm2 technical specification

KLIENDIFOTOD

elevator control panels single core cable

RAHVUSVAHELINE TRANSPORT

Merevedu

Pakume usaldusväärseid meretranspordilahendusi{0}}suurte tellimuste jaoks. Teie kaubad on turvaliselt pakitud ja tarnitud konteineritesse, tagades kulutõhusa kohaletoimetamise üle maailma sadamatesse.

Lennutransport

Kiiremaks kohaletoimetamiseks tagab meie õhutransporditeenus, et teie tooted jõuavad kiiresti rahvusvahelistesse sihtkohtadesse hoolika käsitsemise ja täieliku jälgimisega teel.

Rahvusvaheline ekspress

Kas vajate kiireloomulisi saadetisi? Meie rahvusvaheline kiirteenus tarnib väikeseid ja keskmise suurusega tellimusi tõhusalt, pakkudes uksest{0}}ukseni{1}}teenust koos reaalajas-jälgimisega meelerahu tagamiseks.

panel wiring cable for elevator control panels

ÜHISTUPARTNER

Otsime oma äritegevuse laiendamiseks koostööpartnerit.

flexible copper wire for elevator control panels

PVC insulated wire for elevator control panels

panel wiring cable for lift control systems

flexible copper wire for lift control systems

PVC insulated wire for lift control systems

panel wiring cable for access control panels

Kuidas meiega koostööd teha?

Lihtsalt jagage oma nõudeid, saage meie professionaalne lahendus, kinnitage näidised ning nautige kiiret, usaldusväärset tootmist ja ülemaailmset tarnimist -. Meiega töötamine on nii lihtne.

Meie aadress

Building 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguani linn, Guangdongi provints, Hiina

Telefoninumber

+86 136 6257 9592

+86 135 1078 4550

E--e-post

manager01@greaterwire.com

flexible copper wire for access control panels

KKK

Kas H07V-K-d saab kasutada masinate juhtkappides?

Jah. H07V-K kasutatakse tavaliselt masina juhtkapi juhtmena kaitstud sisemiste ühenduste jaoks releede, klemmide, kontaktorite ja kontrollerite vahel. See ei ole ette nähtud korduvaks kaabli-keti liikumiseks väljaspool korpust. GERITEL WIRE võib pakkuda tehniliste andmete ülevaadet ja praktilist ekspordipakendit, nii et ostumeeskonnal on enne masstootmise heakskiitmist selgem teave.

Kas H07V-K saab kasutada ESS-i kontaktori juhtimiseks?

Jah,ESS kontaktori juhtjuheon sobiv kaitstud rakendus, kui juhtpinge ja vool sobivad kaabliga. Hoidke juhtjuhtmed eraldi kõrge-voolu aku trajektooridest vastavalt korpuse konstruktsioonile. Edasimüüjate jaoks saab GERITEL WIRE planeerida korduvat tarnimist värvi ja pakendivormingu järgi, et laovarusid oleks lihtsam hallata erinevate kliendirakenduste lõikes.

Kas H07V-K saab kasutada aku jälgimise ahelates?

H07V-K võib kasutada aku jälgimispaneeli juhtmena sobivate toite- või diskreetsete juhtlülide jaoks, kuid täppistuvastus- ja sideahelad võivad häirete vähendamiseks vajada keerutatud või varjestatud konstruktsioone. GERITEL WIRE rakendab sissetuleva-materjali ja valmis-toote kvaliteedikontrolli ning saab arutada tellitud ehituse saadaolevaid ülevaatusdokumente või projektidokumentatsiooni.

Kas ESS peaks H07V-K asemel kasutama LSZH-d?

See, kas kasutada PVC H07V-K või LSZH energiasalvesti traati, sõltub korpuse konstruktsioonist, tulekahjustrateegiast, projekti spetsifikatsioonidest ja kohalikest eeskirjadest. Elektriline sobivus üksi ei vasta suitsu/mürgise{3}}gaasi nõudele. Kui sertifitseerimine on oluline, saab GERITEL WIRE kontrollida tellitud toote täpset sertifikaadi ulatust, selle asemel et tugineda üldisele kaubamärgi{5}}taseme kinnitusnõudele.
