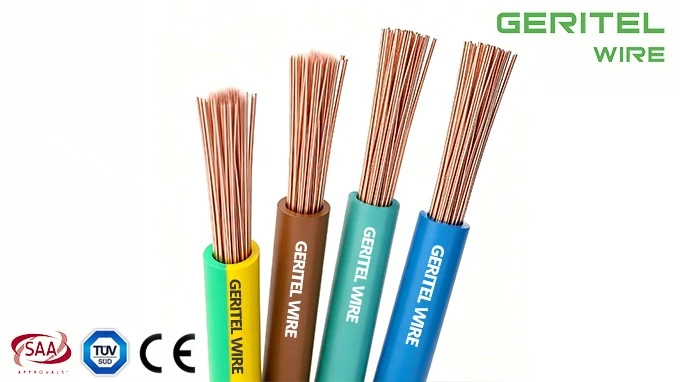

PVC wire for control panels

TOODE TÕELINE SHOT

flexible wire for electrical control panels

single core cable for electrical control panels

Paindlik juhtmestik kokkupandavate elektrikilpide jaoks

Moodul- ja tehases ehitatud{0}}elamuprojektid viivad elektrikooste üha enam kontrollitud tootmiskeskkondadesse. H07V-K võib toetada moodulmajade juhtmeid sobivates juhtpaneelides, jaotussõlmedes ja kaitstud juhtmesüsteemides, kus kohalikud koodid lubavad paindlikke ühetuumalisi juhtmeid. Nagutehases ehitatud korpusekaabelnende kaitstud rollide jaoks pakub see lihtsat marsruutimist ja värvide tuvastamist väljaspool kohapealset kokkupanekut. GERITEL WIRE saab koordineerida moodulmajade tootjate värvigraafikuid, originaalseadmete tootjate märgistamist, pakendeid ja ekspordidokumente. Kui seda kasutatakse kaitstud juhtmejuhtmena, ei tohiks H07V-K kirjeldada universaalse haru-lahendusena; sihtriigi ehitusreeglid peavad määratlema lubatud juhtmestiku.

TOOTE SPETSIFIKATSIOONID

PVC wire for electrical control panels

Rakendused

PVC paneeli juhtmestik kasutamiseks toitelülitite juht-, relee- ja mõõteriistade paneelides ning näiteks alaldi seadmete sisemistes pistikutes, mootorikäivitites ja kontrollerites.

SPETSIFIKATSIOONID
Pinge nimiväärtus Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperatuuri reiting	Parandatud: -30 kraadi kuni +70 kraadi Paindunud: -5 kraadi kuni +70 kraadi
Minimaalne painderaadius	Fikseeritud: 6 x üldläbimõõt
Dirigent	Klass 5 painduv vaskjuht
Isolatsioon	PVC (polüvinüülkloriid)
Isolatsiooni värv	Punane, must, sinine, oranž, kollane, valge, roheline/kollane, violetne, roosa, hall, pruun
STANDARDID	EN 50525-2-31, EN 60228 Leegiaeglustaja vastavalt standardile IEC/EN 60332-1-2 UV-vastupidav

MÕÕTMED

NOMINAALNE LÕIGEpind mm²

	NOMINAALNE ÜLDLÄBIMÕÕT mm²	NIMIKAAL kg/km
	NOMINAALNE ÜLDLÄBIMÕÕT mm²	NIMIKAAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

DIRIGENDID

NOMINAALRIST OSAAL ALA mm²	MAKSIMAALNE LÄBIMÕÕT JUHTIDES mm	JUHTI MAKSIMAALNE TAKISTUS 20 kraadi juures oomi/km
NOMINAALRIST OSAAL ALA mm²	MAKSIMAALNE LÄBIMÕÕT JUHTIDES mm	Tavalised juhtmed
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRILISED KARAKTERISTIKUD

NOMINAALNE RIST VÕIMALIK ALA mm²	VÕRDLUSMEETOD A (SULETUD JUHT TERMIliselt SISSE SEINA ISOLUMINE JNE) Amper		VÕRDLUSMEETOD B (SULETUD JUHTI SEINAS VÕI SISSE TRANKING JNE) Amper		VÕRDLUSMEETOD C (CLIPPED DIRECT) Amper		VÕRDLUSMEETOD F (VABAS ÕHUS VÕI PERFORATSIOONIDEGA KAABLISALVES JNE HORISONTAALSES VÕI VERTIKAALSES JNE) Amper
							Puudutades			Vahega üks läbimõõt
							Puudutades			2 ühefaasilist AC- või alalisvoolukaablit või 3 kolmefaasilist vahelduvvoolukaablit-
	2 kaablit Üks{0}}faas ACor DC	3 või 4 kaablit Kolm{0}}faasi AC	2 kaablit Üks{0}}faas ACor DC	3 või 4 kaablit Kolm{0}}faasi AC	2 kaablit Üks{0}}faas AC või DC	3 või 4Kaablid Kolm-Faas AC	2 kaablid Ühefaasiline AC või DCtasane	3 kaablid Kolm{0}}faasi ACflat	3 kaablit Kolm{0}}faasi ACtrefoil	Horisontaalne	Vertikaalne
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

SERTIFIKATSIOONID

industrial control panels wire

industrial control panels wiring cable

PAKEND

flexible wire for industrial control panels

Rulli

single core cable for industrial control panels

Plastikrull

Väike puidust rull

RAKENDUS

Tööstuslik juhtpaneel

Taastuvenergia toiteühendus

Elektrikilbi juhtmestik

KOHTUASI

Adelaide'i lennujaama elektrikilbi uuendamine

Tööstuslik peajaotuskilbi toitejaotus

Peajaotuskilbi painduva kaabli vahetus

MIKS VALIDA MEID

30Aastatepikkune kogemus
ühes{0}}peatuses

Dongguan Greater Wire & Cable Co., Ltd. on professionaalne insener--kaablitootja Hiinas, kes tarnib sertifitseeritud elektrikaablilahendusi ehitus-, tööstus-, kaevandus-, energeetika- ja infrastruktuuriprojektide jaoks kogu maailmas.

30 000 m² tehase, 30 tootmisliini, kogenud inseneride ja range kvaliteedikontrolli meeskonnaga pakume usaldusväärseid, jälgitavaid ja nõuetele vastavaid kaabeltooteid rahvusvaheliste insenerirakenduste jaoks. Meie tooteid toetavad sertifikaadid, sealhulgas SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS ja ISO.

Oleme pühendunud ohutusele, kvaliteedile, läbipaistvusele ja pikaajalisele{0}}partnerlusele. Alates tooraine kontrollimisest kuni valmistoote testimiseni kontrollitakse iga partii hoolikalt, et tagada stabiilne jõudlus ja töökindel projekti kasutamine.

Parema kaabli - sertifitseeritud kvaliteet. Usaldusväärne tarne. Tehniline väärtus.

electrical control cabinets wiring cable

15K

Lõppenud Projektid

150+

professionaalsed töötajad

15K

õnnelikud kliendid

92+

auhinnad ja sertifikaadid

TAIMESEADMED

flexible wire for electrical control cabinets

Class 5 flexible wire manufacturersingle core cable for electrical control cabinets

PVC wire for electrical control cabinets

automation control cabinets wiring cable

flexible wire for automation control cabinets

GLOBAALSED SERTIFIKATSIOONID

single core cable for automation control cabinets

KLIENDIFOTOD

PVC wire for automation control cabinets

RAHVUSVAHELINE TRANSPORT

Merevedu

Pakume usaldusväärseid meretranspordilahendusi{0}}suurte tellimuste jaoks. Teie kaubad on turvaliselt pakitud ja tarnitud konteineritesse, tagades kulutõhusa kohaletoimetamise üle maailma sadamatesse.

Lennutransport

Kiiremaks kohaletoimetamiseks tagab meie õhutransporditeenus, et teie tooted jõuavad kiiresti rahvusvahelistesse sihtkohtadesse hoolika käsitsemise ja täieliku jälgimisega teel.

Rahvusvaheline ekspress

Kas vajate kiireid saadetisi? Meie rahvusvaheline kiirteenus tarnib väikeseid ja keskmise suurusega tellimusi tõhusalt, pakkudes uksest{0}}ukseni{1}}teenust koos reaalajas-jälgimisega meelerahu tagamiseks.

ÜHISTUPARTNER

Otsime oma äritegevuse laiendamiseks koostööpartnerit.

single core cable for PLC control cabinets

Kuidas meiega koostööd teha?

Lihtsalt jagage oma nõudeid, saage meie professionaalne lahendus, kinnitage näidised ning nautige kiiret, usaldusväärset tootmist ja ülemaailmset tarnimist -. Meiega töötamine on nii lihtne.

Meie aadress

Building 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguani linn, Guangdongi provints, Hiina

Telefoninumber

+86 136 6257 9592

+86 135 1078 4550

E--e-post

manager01@greaterwire.com

KKK

Kas H07V-K saab kasutada generaatorite juhtpaneelides?

H07V-K töötab generaatori juhtpaneeli juhtmena sobiva kaitstud kontrolleri, relee ja näiduahelate jaoks. Generaatori toitejuhtmed vajavad erinevat voolu- ja rikete{3}}töö hindamist. Pikaajaliste-programmide puhul saab GERITEL WIRE koordineerida ühtlast värvide tuvastamist, silte ja tellimisdokumentatsiooni, et vähendada välditavaid vastuvõtu- ja montaaživigu.

Kas H07V-K-d saab kasutada serveririiulite ühendamiseks?

H07V-K võib kasutada püstiku ühendusjuhtmena, kui andmekeskuse maandus võimaldab valitud suurusega isoleeritud painduvat juhet. Lõpetamisriistvara ja sidumise järjepidevus on võrdselt olulised. GERITEL WIRE saab enne hinnapakkumist üle vaadata ostja joonise, vooluringi ja sihtturu, aidates vältida mudelite mittevastavust enne tootmist.

Kas andmekeskused peaksid PVC H07V-K asemel kasutama LSZH-d?

Paljud andmekeskused eelistavadLSZH andmekeskuse paneeli juheasustatud või tundlikel aladel, kuid nõue sõltub projekti tulekahjustrateegiast. H07V-K PVC võib mõnes kaitstud seadmete asukohas siiski vastuvõetav olla. OEM-projektide puhul saab GERITEL WIRE kooskõlastada värvigraafikuid, tootemärgistust, rullide või karpide pakkimist ja ekspordidokumentatsiooni vastavalt lõplikule kokkulepitud spetsifikatsioonile.

Kas H07V-K-d saab kasutada andmekeskuse toiteallikana?

H07V-K-d ei tohiks käsitleda andmekeskuse toitekaabli üldise alternatiivina. Toiteahelad vajavad vooluvõimsust, rühmitamist, vea reitingut, tulekindlust ja paigaldus-meetodi analüüsi, mis võib viidata teisele kaabliperekonnale. GERITEL WIRE toetab tehnilist selgitust ja näidiskinnitust, mis on kasulik, kui paneeliehitaja peab enne hulgitellimuse esitamist kontrollima eemaldamist, marsruutimist või terminalide ühilduvust.

Hot Tags: moodulmaja paneelijuhe h07v-k kaitstud elektrijuhtmestiku jaoks, Hiina moodulmajapaneeli juhe h07v-k kaitstud elektrijuhtmete tootjad, tarnijad, tehas
