6 kW võimsusega päikesesüsteem on suurepärane valik elamute või väikeettevõtete toiteks, pakkudes olulist energiasäästu, vähendades samal ajal keskkonnamõju. Tõhusa ja ohutu päikeseenergia seadistuse kujundamisel on aga oluline mõista, kui palju patareisid on vaja toodetud energia salvestamiseks ning päikesekaablite ja -juhtmete rolli süsteemis. See artikkel uurib neid aspekte üksikasjalikult.
1. Päikesesüsteemi komponendid
Päikesesüsteem koosneb järgmistest põhikomponentidest:
Päikesepaneelid: need koguvad päikesevalgust ja muudavad selle elektrienergiaks.
Inverter: Muudab päikesepaneelide tekitatud alalisvoolu vahelduvvooluks (AC) kasutamiseks seadmetes.
Patareid: Salvestage üleliigset energiat kasutamiseks öösel või pilviste päevade ajal.
Päikeseenergia laadimise kontroller: Reguleerib akupanka minevat voolu, et vältida ülelaadimist.
Päikeseenergia kaablid ja juhtmed: Ühendage kõik süsteemi komponendid, tagades tõhusa ja ohutu energiaülekande.
2. Aku nõuete määramine
Et määrata, kui palju akusid on vaja 6 kW võimsusega päikesesüsteemi jaoks, võtke arvesse järgmisi tegureid:
2.1. Päevane energiakasutus
Esimene samm on arvutada oma päevane energiatarbimine. 6 kW süsteem toodab umbes 24–30 kWh energiat päevas, olenevalt asukohast ja päikesevalgusest. Kui teie päevane energiatarbimine on 25 kWh, vajate aku seadistust, mis suudab selle koguse salvestada.
2.2. Aku mahutavus
Aku mahtuvust mõõdetakse kilovatt-tundides (kWh). Näiteks 12 V aku võimsusega 200 Ah annab:
Võimsus (kWh)=Pinge (V) × võimsus (Ah)/1000=12×200/1000=2,4 kWh.
25 kWh salvestamiseks vajate ligikaudu:
Akude arv=Nõutav energia kogumaht (kWh) / aku mahutavus (kWh).
Kasutades 2,4 kWh akusid:
Patareide arv =25/2,4≈11 akut.
2.3. Tühjenemise sügavus (DoD)
Enamikul akudel on soovitatav tühjenemissügavus (DoD). Näiteks kui akul on 80% DoD, saate kasutada ainult 80% selle mahust ilma seda kahjustamata. DoD arvestus:
Kohandatud mahutavus aku kohta=Aku mahutavus × DoD.
80% DoD jaoks annab 2,4 kWh aku 1,92 kWh kasutatavat energiat. Seega vajate:
Patareide arv =25/1,92≈13 akut.
3. Päikesepaneelide kaablite ja juhtmete roll
Päikeseenergia kaablid ja juhtmed on päikesesüsteemi päästerõngad. Need tagavad tõhusa energiaülekande ja hoiavad ära voolukadu või süsteemirikkeid. Siin on üksikasjalik ülevaade nende tüüpidest, valikukriteeriumidest ja olulisusest.
3.1. Päikesepaneelide kaablite ja juhtmete tüübid

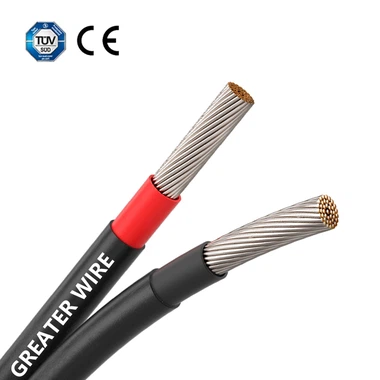

PV (fotogalvaanilised) kaablid: Spetsiaalselt päikesesüsteemide jaoks mõeldud need on ilmastikukindlad ja vastupidavad.
String Juhtmed: Ühendage päikesepaneelid järjestikku või paralleelselt.
Aku kaablid: Ühendage akupank laadimiskontrolleri ja inverteriga.
Maandusjuhtmed: tagage ohutus süsteemi maandamisega.
3.2. Põhifunktsioonid
Isolatsioon: Päikesekaablitel peab olema tugev isolatsioon, et taluda UV-kiirgust, temperatuurikõikumisi ja niiskust.
Paindlikkus: Painduvad juhtmed hõlbustavad paigaldamist ja vähendavad aja jooksul kulumist.
Vastupidavus: Päikeseenergia juhtmed peavad vastu pidama korrosioonile ja mehaanilisele pingele.
3.3. Päikesepaneelide kaablite valimine
Päikesepaneelide kaablite valimisel võtke arvesse järgmist:
Traadi mõõtur: Mõõdik määrab juhtme võime taluda voolu ilma ülekuumenemiseta. Suuremad süsteemid, nagu 6 kW, nõuavad paksemaid juhtmeid (nt 10 AWG või vähem).
Pinge reiting: Veenduge, et kaablid vastaksid teie süsteemi pingele. 48 V akupanga jaoks valige kaablid, mille pinge on vähemalt 60 V.
Pikkus: Pikematel kaablitel on suurem pingelangus. Selle kadu minimeerimiseks kasutage paksemaid juhtmeid.
3.4. Paigaldamise parimad tavad
Õige marsruutimine: Kulumise vältimiseks vältige teravaid painutusi või kokkupuudet kareda pinnaga.
Turvalised ühendused: Veenduge, et ühendused on tihedad ja kasutage takistuse vähendamiseks sobivaid pistikuid.
Märgistus: Märgistage kaablid hõlpsaks tuvastamiseks hoolduse ajal.
4. Tõhusa 6kW päikesesüsteemi projekteerimine
4.1. Aku konfiguratsioon
48 V akupangaga 6 kW süsteemi puhul saate soovitud võimsuse saavutamiseks konfigureerida akusid järjestikku ja paralleelselt. Näiteks:
13 aku kasutamine (igaüks 12 V, 200 Ah): ühendage neli akut järjestikku, et saada 48 V, seejärel looge paralleelsed stringid, et täita kogu salvestusvajadus.
4.2. Päikesekaabli paigutus
Ühendage päikesepaneelid PV-kaablite abil laadimiskontrolleriga.
Ühendage laadimiskontroller akukaablite abil akupangaga.
Kasutage akupanga ühendamiseks inverteriga inverteri kaableid.
5. Hooldusnõuanded
Aku hooldus
Kontrollige regulaarselt elektrolüütide taset (kui kasutate pliiakusid).
Kontrollige klemme korrosiooni suhtes.
Kaablite ja juhtmete hooldus
Kontrollige kulumise või kahjustuste märke.
Veenduge, et kõik ühendused oleksid turvalised.
Süsteemi jõudlus
Jälgige energia tootmise ja salvestamise efektiivsust päikeseseiresüsteemi abil.
