NM-B-kaablit kasutatakse laialdaselt tänapäevastes elamute ja kaubanduslikes elektrijuhtmetes selle mugavuse, töökindluse ja NEC (National Electrical Code) standarditele vastavuse tõttu. Eriti kodudes ja ärihoonetes mõjutab õige NM-B tüübi valimine otseselt vooluahela ohutust ja pikaealisust.
Paljud esmakordsed{0}}kasutajad küsivad sageli:"Mitu juhet on NM-B kaablis ja milliseid funktsioone need täidavad?"
See juhend sisaldab NM{0}}B-kaabli sisestruktuuri, juhtmete arvu ja funktsioonide, mudelite spetsifikatsioonide, rakendusnäidete ja ostunäpunäidete üksikasjalikku analüüsi. Selguse huvides on lisatud tabelid ja diagrammid, mis aitavad kasutajatel teha teadlikke ostu- ja paigaldusotsuseid.
Mis on NM{0}}B-kaabel?
NM-B(Mitte-metallist mantliga kaabel, tüüp B) on mitte-metallist mantliga elektrikaabel, mis on mõeldud peamiselt kuivadesse sisekeskkondadesse, nagu kodud, kontorid ja äripinnad. Seda soovitatakse NEC-i alusel ning sellel on leegikindlus, vastupidavus ja lihtne paigaldamine.

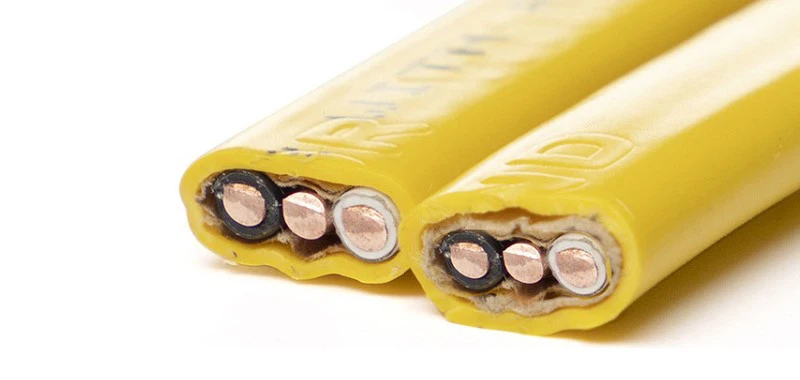

NM-B Kaabli struktuur
NM-B-kaabel koosneb tavaliselt:
- Sisejuhtmed (kuum / neutraalne / maandus)
Tavaliselt sisaldab2 kuni 4 juhtiolenevalt mudelist:
2 juhet + maandus: Tavaliste valgustus- ja väljalaskeahelate jaoks (nt 12/2 või 14/2 NM-B).
3 juhet + maandus: Mitmesuunaliste{0}}lülitite või kahe-juhtvalgustuse jaoks (nt 12/3 või 14/3 NM-B).
4 juhet + maandus: Spetsiaalsetele vooluringidele, mis nõuavad rohkem juhte.
- Juhtmaterjal
Enamasti vask (suurepärane juhtivus ja mehaaniline tugevus), mõned alumiiniumi variandid.
- Isolatsioonimaterjal
PVC isolatsioon kuuma-, niiskus- ja tulekindluse tagamiseks.
- Väliskest
Vastupidav leegiaeglustav{0}}PVC-kate, mis pakub mehaanilist kaitset ja väldib lühiseid.
NM{0}}B-kaabli peamised eelised
- Lihtne paigaldus: mitte-metallist kest võimaldab hõlpsat seina ja torude paigaldamist.
- Ohutus ja vastavus: Vastab NEC standarditele ja UL/cUL sertifikaadile.
- Mitmekülgsus: Sobib valgustuse, pistikupesade, HVAC ja veesoojendi ahelate jaoks.
NM-B Kaabli tehnilised andmed ja juhtmete arv
NM-B kaablimudelid on määratletud juhtmegabariidi (AWG) ja sisemiste juhtmete arvu järgi. Levinud mudelid hõlmavad järgmist:
| Mudel | Sisejuhid | Traadi värvid | Vooluahela tüüp | Tüüpiline vool |
|---|---|---|---|---|
| 14/2 NM-B | 2 + maandus | Must, valge, paljas | Valgustus, pistikupesad | 15A |
| 12/2 NM-B | 2 + maandus | Must, valge, paljas | Köök, vannituba | 20A |
| 14/3 NM-B | 3 + maandus | Must, punane, valge, paljas | Kaks{0}}juhtlülitit | 15A |
| 12/3 NM-B | 3 + maandus | Must, punane, valge, paljas | Kaks{0}}juhtlülitit | 20A |
| 10/2 NM-B | 2 + maandus | Must, valge, paljas | HVAC, veeboiler | 30A |
Märkus.Kaldkriipsu ees olev arv näitab traadi gabariiti (AWG); number pärast kaldkriipsu näitab kuumade juhtmete arvu (välja arvatud maandus).
NM-B Kaablirakendused
Elamurakendused
- Magamistoa ja elutoa valgustus
Soovitatav mudel:14/2 NM-B
Funktsioon: ühe{0}}juhtimisega valgustus ja pistikupesad
Maksimaalne vool: 15A
- Köögi ja vannitoa müügikohad
Soovitatav mudel:12/2 NM-B
Funktsioon: suure võimsusega{0}}seadmed, nagu mikrolaineahi ja nõudepesumasin
Maksimaalne vool: 20A
Special Controlli vooluringid
- Kaks{0}}juhtlülitit
Soovitatav mudel: 14/3 või 12/3 NM-B
Funktsioon: mitme{0}}suunaline valgustuse juhtimine
Maksimaalne vool: 15A või 20A
- HVAC või veesoojendi ahelad
Soovitatav mudel:10/2 NM-B
Funktsioon: suur{0}}võimsuskoormus
Maksimaalne vool: 30A
Rakenduste tabel
| Rakendus | Soovitatav mudel | Sisejuhid | Funktsioon |
|---|---|---|---|
| Elutoa valgustus ja pistikupesad | 14/2 NM-B | 2 + G | Üks{0}}juhtvalgustus, standardsed pistikupesad |
| Magamistoa kaks{0}}juhtvalgustit | 14/3 NM-B | 3 + G | Kaks lülitit, mis juhivad ühte valgust |
| Köök{0}}pistikupesad | 12/2 NM-B | 2 + G | 20A seadmed nagu mikrolaineahi |
| Veesoojendi vooluahel | 10/2 NM-B | 2 + G | Kõrge{0}}koormusahelad, 30A |
Märkus.G=Maandusjuhe.
Kuidas valida õige NM{0}}B mudel
NM{0}}B-kaabli valimine sõltub praegusest koormusest, juhtimistüübist ja paigalduskeskkonnast:
Praeguse koormuse järgi (AWG)
- Väike võimsus (tuled/pistikupesad): 14 AWG
- Keskmine võimsus (köök/vannituba): 12 AWG
- Suur võimsus (HVAC/veeboiler): 10 AWG
Kontrolli tüübi järgi
- Üks{0}}juhtimine: 2 kuuma juhet + maandus
- Kahe-/kolme{0}}suunaline juhtimine: 3 kuuma juhet + maandus
Paigalduskeskkonna järgi
- Kuiv siseruumides: standardneNM-B
- Niiskuse või mehaaniline oht: Kasutage toru või täiendavat kaitsekest
Võrdlustabel
| Mudel | Praegune | Dirigendid | Rakendus | Põhiomadused |
|---|---|---|---|---|
| 14/2 | 15A | 2+G | Valgustus, pistikupesad | Üldine, lihtne paigaldada |
| 12/2 | 20A | 2+G | Köök, vannituba | Suure-võimsusega |
| 14/3 | 15A | 3+G | Kahe{0}}juhtimisega valgustus | Mitme{0}}punkti juhtimine |
| 10/2 | 30A | 2+G | HVAC, veeboiler | Suur kandevõime |
NM-B Kaablitoote eelised
- Laiaulatuslik UL juhtmete valik: hõlmab 14 AWG – 6 AWG kõigi levinud rakenduste jaoks.
- Sertifitseeritud ohutus: UL- ja cUL-sertifikaat, vastab USA ja Kanada standarditele.
- Täielikud spetsifikatsioonid: Paindlikud lahendused elamu- ja äriringkondadele.
- Kiire kohaletoimetamine: Toetab nii väikeseid kui ka hulgitellimusi.
- Teenuse tipptase: Professionaalne{0}}müügieelne ja-müügijärgne tehniline tugi.
- Rahvusvaheline koostöö: Aastatepikkune tootmis- ja ekspordikogemus globaalsete partneritega.
Ostja juhend ja tehnilised näpunäited
Enne NM{0}}B kaabli ostmist kaaluge järgmist.
- Maksimaalne voolunõue: Valige ülekoormuse vältimiseks õige traadimõõtur.
- Juhtimistüüp: ühe-, kahe- või kolme{0}}ahelad määravad juhtide arvu.
- Paigalduskeskkond: Kuiv siseruum vs. niisked või avatud tingimused.
- Tarne- ja teenindusvajadused: Kiire tarne ja tehniline tugi projektidele.
- Soovitus: Valige mudelid vastavalt koormus- ja juhtimisvajadustele.
Näide: köögi väljalaskeava → 12/2 NM-B; Magamistoa topelt-juhtvalgustid → 14/3 NM-B.
