1. Mis on RHW kaabel?
RhwtähistamaKummi isoleeritud, kuuma- ja veekindel traat. See kaabel on spetsiaalselt loodud kõrgtemperatuuri ja niiske keskkonna jaoks . selle võtmeomadused hõlmavad:
Juhtmaterjal: Vask või alumiinium
Isolatsioon: Thermosetti kumm (näiteks EPR)
Temperatuuriarvestus: 90 kraadi nii kuivades kui niisketes kohtades
Pingereiting: 600 V (mõned võivad kvalifitseeruda 1000 V süsteemiks)
Rakendusalad: Otsene matmine, välijuhtmed ja märjad kohad
Eelised:
Paindlik tihedate paigaldusrajade jaoks
Tugev kuumus ja niiskusekindlus
Tavaliselt leegiluk
Piirangud:
Suurem kaabli läbimõõt kui XLPE-ga isoleeritud tüübid
Vähem keemiline takistus võrreldes XHHW -2 -ga
Suuremad materiaalkulud mõnel turul

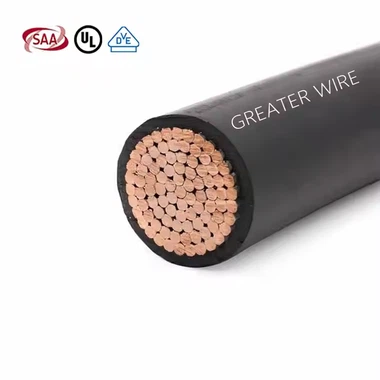

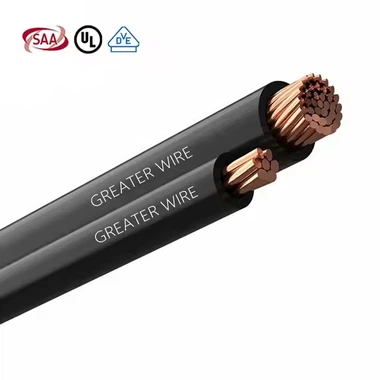

2. Mis on XHHW/XHHW -2 kaabel?
XHHWtähistamaRistseotud kõrge soojuse ja veekindel traat. seda kasutabXLPE (ristseotud polüetüleen)isolatsioon, mis pakub suurepäraseid termilisi ja dielektrilisi omadusi .
Peamine erinevusXHHWjaXHHW -2peitub nende niiske asukoha temperatuuri hinnangutes:
| Tüüp | Kuiv asukoht | Märg asukoht | Pingereiting |
|---|---|---|---|
| XHHW | 90 kraad | 75 kraad | 600V |
| XHHW -2 | 90 kraad | 90 kraad | 600V / 1000V |
Tüüpilised omadused:
Juhtmaterjal: Vask või alumiinium
Isolatsioon: XLPE
Keemiline vastupidavus: Suurepärane
Paigaldus: Sobib kanalite, kaablikinkide või otsese matmise jaoks (korraliku kaitsega)
Eelised:
Õli, UV ja hõõrdumiskindel
Kergem kaal ja väiksem läbimõõt
Kulutõhusad ja ehitussüsteemides laialdaselt aktsepteeritud
3. rhw vs . xHHW/XHHW -2: tehniline võrdlus
| Funktsioon | Rhw | XHHW | XHHW -2 |
|---|---|---|---|
| Isolatsioonimaterjal | Termoseti kumm | Xlpe | Xlpe |
| Kuiv temperatuur | 90 kraad | 90 kraad | 90 kraad |
| Märg temperatuuri hinnang | 90 kraad | 75 kraad | 90 kraad |
| Niiskuskindlus | Kõrge | Mõõdukas | Kõrge |
| Otsene matmine | Jah | Jah (toruga) | Jah |
| Keemiline vastupidavus | Mõõdukas | Hea | Suurepärane |
| Leegi takistus | Jah | Suurepärane | Suurepärane |
| Paindlikkus | Kõrge | Mõõdukas | Mõõdukas |
| Standardid | UL 44 / NEC | UL 44 / NEC | UL 44 / NEC |
4. kattuvad omadused
Vaatamata nende ehituse erinevustele,RHW ja XHHW/XHHW -2Jagage mitu kattuvat funktsiooni:
Keskkonnaühing: Mõlemad on hinnatud niiske, väli- ja maa -aluse keskkonna jaoks .
Temperatuuritaluvus: RHW ja XHHW -2 toetage 90 -kraadist tööt niisketes ja kuivades tingimustes .
Dirigendi valikud: Saadaval vases või alumiiniumist .
Regulatiivne vastavus: Mõlemad vastavad UL 44 ja NEC nõuetele paljudele juhtmestiku meetoditele .
See funktsionaalne kattumine võimaldab tingimuslikku vahetatavust sõltuvalt projekti nõuetest .
5. peamised erinevused
5.1 Isolatsiooni tüüp
RhwKasutab kummisarnast termoseti isolatsiooni (e . g ., EPR), mis on väga paindlik .
XHHW/XHHW -2Kasutab XLPE, mis on jäigem, kuid pakub paremat vastupidavust kemikaalidele ja UV -kiirgusele .
5.2 Niiskuse käitlemine
XHHW -2on märgkeskkonnas parem kui tavaline XHHW .
RHW ja XHHW -2on niisketes tingimustes võrdselt 90 kraadi .
5.3 Keemia- ja leegiresistentsus
Xlpe sisseXHHW -2Pakub täiustatud vastupidavust õlidele, hapetele ja lahustitele .
RHW toimib kõrge õhuniiskuse ja kuumuse all, kuid sellel on pisut madalam keemiline vastupidavus .
6. reaalmaailma rakenduste juhtumianalüüsid
1. juhtum: maa -alune toitetoit (XHHW -2)
Stsenaarium: Metro transiidisüsteem vajas maa -aluste tunnelite jaoks vastupidavaid kaableid, kusjuures kokkupuude niiskuse ja potentsiaalse gaasi korrosiooniga .
Lahendus: Täpsustatud projektXHHW -2 vaskkaablidNende parema märgikoha temperatuuri hinnangu ja keemilise takistuse . jaoks säilitasid kaablid aastate jooksul isolatsiooni terviklikkust ja vastas NEC-nõudeid tunneli paigalduste jaoks .
2. juhtum: kõrge temperatuuriga tööstusjuhtmestik (RHW)
Stsenaarium: Keemiline taim vajas suure õhuniiskuse ja tiheda kanalite paindega aurutöötluspiirkonna juhtmestikku .
Lahendus: RHW kaabelvaliti selle suurepärase paindlikkuse ja termilise vastupidavuse . installeerijate jaoks, kes said kurvidest hõlpsamini tõmmata, ja kummist isolatsioon toimis usaldusväärselt kuumades, niisketes tingimustes .
3. juhtum: ärihoone kanalite juhtmestik (XHHW)
Stsenaarium: Keskmise tõusu büroohoone vajas kulutõhusat juhtmestikku kuivas sisendkanalites .
Lahendus: XHHW alumiiniumjuhi kaablidkasutati, pakkudes 90 -kraadist kuiva asukoha jõudlust ja vastates kõigile ärikoodide nõuetele .
7. valikujuhend inseneridele ja töövõtjatele
Rhw ja XHHW/XHHW -2 vahel valimisel kaaluge järgmisi tegureid:
Keskkond: Kasutage RHW või XHHW -2 märja, maa -aluse või niiske tingimustega .
Paindlikkusvajadus: RHW sobib ideaalselt tihedate painutuste ja piiratud ruumide jaoks .
Keemiline kokkupuude: XHHW -2 paistab silma karmides tööstuskeskkondades .
Eelarvepiirangud: XHHW on kulutõhus, eriti alumiiniumjuhtide . puhul
Vastavus: Kontrollige alati kohalikke koode ja UL/NEC standardeid .
Märkus. Kuigi mõnel juhul on asendamine võimalik, on oluline üle vaadata konkreetsed projekti spetsifikatsioonid ja pidada nõu litsentseeritud elektriinseneri või kaablitootjaga .
8. Korduma kippuvad küsimused
Q1: kas RHW ja XHHW -kaableid saab vaheldumisi kasutada?
A: Neid saab mõnes rakenduses vahetada, eriti niisked asukohad ., kuid pöörduge alati kohalike koodide ja projektinõuete poole .
Q2: Mis vahe on XHHW ja XHHW -2 vahel?
A: XHHW -2 on kõrgem märg-kohaldamise temperatuuri hinnang (90 kraadi vs . 75 kraad) ja see on mitmekülgsem .
Q3: Milline kaabel on otsese matmise jaoks parem?
A: Nii RHW kui ka XHHW -2 on sobivad, kui installimine järgib NEC nõudeid .
Q4: mis pakub paremat keemilist vastupidavust?
A: XHHW -2 pakub tänu XLPE isolatsioonile suurepärast keemilist ja õli takistust .
Q5: Kuidas ma saan need kaablid tuvastada?
A: Isolatsiooni märgistused hõlmavad "RHW", "XHHW" või "XHHHW -2" koos pinge, temperatuuri ja UL -sertifikaatidega .
