RHW-2 kaablite roll fotogalvaanilistes energiasalvestussüsteemides

Ülemaailmse energiastruktuuri jätkuva ümberkujundamise ja taastuvenergia nõudluse kiire kasvuga on fotogalvaanilistest energiasalvestussüsteemidest (PESS) saanud kaubandus-, tööstus- ja elamuenergia haldamise oluline tehnoloogia. Need süsteemid mitte ainult ei tasakaalusta võrgukoormust ega paranda energiatõhusust, vaid leevendavad ka päikeseenergia tootmise katkemist, tagades stabiilse elektrivarustuse.

Nendes süsteemides on kaablid energiaülekande põhikomponent. Nende jõudlus mõjutab otseselt süsteemi tõhusust, ohutust ja pikaajalist-töökindlust. Fotogalvaanilised energiasalvestussüsteemid töötavad tavaliselt suurte voolude, pikaajalise koormuse ja keeruliste keskkonnatingimuste korral, mis nõuavad suurepärase kuumakindluse, niiskustaluvuse ja mehaanilise tugevusega kaableid. Oma silmapaistva jõudlusega RHW-2 kaablid on sellistes süsteemides laialdaselt kasutusele võetud.

See artikkel sisaldab -RHW-2 kaablite süvaanalüüsi, mis hõlmab nende struktuuri, tehnilisi eeliseid, rakendusstsenaariume, spetsifikatsioonide valikut, insenerijuhtumiuuringuid, paigalduskaalutlusi ja võrdlusi teiste sageli kasutatavate kaablitega, pakkudes inseneridele ja süsteemidisaineritele juhiseid teadlike otsuste tegemiseks.

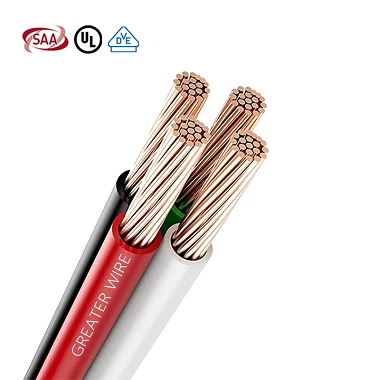

Struktuur ja materjali omadusedRHW-2 kaablid

RHW-2 kaablid on soojus- ja niiskuskindlad toitekaablid nimipingega kuni 600 V/1000 V, mis sobivad sise-, välis- ja maa-aluseks paigaldamiseks.

Juhi materjal

• Kõrge{0}}puhtusastmega vasest südamik: tagab suurepärase juhtivuse, minimeerides energiakadu.
• Luhtunud disain: suurendab paindlikkust kitsastes kohtades ja keerulistes kurvides.
• Oksüdatsioonivastane{0}töötlus: tagab pikaajalise-töökindluse ja stabiilse elektrilise jõudluse.

Isolatsioonikiht

• Materjal: ristseotud polüetüleen (XLPE) või kuumakindel termoplast.
• Esitus: vastupidav vananemisele, niiskusele ja kuumusele, tagades stabiilse pikaajalise{0}}töö.
• Ohutus: Suur dielektriline tugevus vähendab lekke- või lühiseohtu.

Katte materjal

• PVC või suure{0}}jõudlusega alternatiivid: UV--- ja kulumiskindel-, sobib kasutamiseks välistingimustes ja maa all.
• Mehaaniline kaitse: Optimeeritud kesta paksus parandab tõmbe- ja survetugevust.

Mitmekihiline disain ei taga mitte ainult elektrilist jõudlust, vaid suurendab ka mehaanilist vastupidavust ja keskkonnaga kohanemisvõimet, täites fotogalvaaniliste energiasalvestussüsteemide keerukad paigaldusnõuded.

RHW-2 kaablite tehnilised eelised

• Kõrge{0}}temperatuurikindlus

1. Pidev töötemperatuur: 90 kraadi

2. Lühiajaline-tipptemperatuur: 105 kraadi

Suure võimsusega-salvestussüsteemides võivad RHW-2 kaablid kanda suuri voolusid ilma isolatsiooni terviklikkust kahjustamata.

Juhtumiuuring: kaubandusliku energiasalvestusprojekti raames hoidsid RHW-2 kaablit juhtme pinnatemperatuuri umbes 70 kraadi juures suvise suure-koormusega töötamise ajal, tagades stabiilse pikaajalise toimimise.

• Niiskus- ja niiskuskindlus

RHW-2 kaabli isolatsiooni- ja mantlimaterjalid pakuvad suurepärast kaitset vee sissetungimise eest, säilitades dielektrilise tugevuse kõrge õhuniiskuse tingimustes.

Juhtumiuuring: Ranniku PV-hoidlas, mille aastane õhuniiskus on üle 85%, jäid maa-alustesse kanalitesse paigaldatud RHW-2 kaablid kolme aasta jooksul täielikult puutumata ilma isolatsiooni halvenemiseta.

• Kõrge mehaaniline tugevus

RHW-2 kaablid taluvad paigaldamise ajal tõmbe-, painutus- ja survepingeid, vähendades füüsiliste kahjustuste ohtu ja pikendades kasutusiga.

• Ohutussertifikaat

1.UL sertifikaat, mis vastab Põhja-Ameerika ja rahvusvaheliste turgude standarditele.

2. Tagab energiasalvestussüsteemide pikaajalise-kindluse ja ohutuse.

Võrdlus teiste levinud kaablitega

Võrreldes RHW-2 kaablitega XHHW-2:

Vaatlus: RHW-2 sobib suurepäraselt märja/kuuma ja suure mehaanilise pingega keskkondades, samas kui XHHW-2 pakub suurepärast UV-kindlust ja paindlikkust katusel või sageli kõverdatud teedel.

Rakenduse stsenaariumidRHW-2 kaablid

1. Aku massiiv inverteri ühendusteni

• Käsitleb tõhusalt suuri voolukoormusi.
• Tagab minimaalse energiakao edastuse ajal.

2.Kombinerkastid ja jaotusruumid

• Toetab suure{0}}tihedusega juhtmeid ja pidevat tööd.
• Kuuma- ja niiskuse-kindel jõudlus tagab süsteemi ohutuse.

3. Maa-alused ja välisteed

• Vastupidav survele, hõõrdumisele ja niiskusele.
• Vähendab hoolduskulusid.

4. Erilised keskkonnapaigaldised

• Rannikuäärsed/kõrge{0}}niiskusega kohad
• Kõrge{0}}temperatuuriga ruumid
• Suure mehaanilise koormuse tsoonid

RHW-2 kaabli tehnilised andmed ja valik

Võimsuse arvutamise näide:

• Süsteemi võimsus: 100 kW
• Pinge: 480 V
• Vool=P / (√3 × V × PF) ≈ 120 A
• Soovitatav kaabel: RHW{0}}/0 AWG madala pingelanguse ja ohutu töö tagamiseks

Tehnilised juhtumiuuringud

1. Kaubanduslik ladustamisprojekt

• Võimsus: 500 kWh
• Paigaldus: siseruumides + maa-alused torustikud
• Kasutatud kaabel: RHW{0}}/0 AWG
• Jõudlus: kolm aastat stabiilset töötamist ilma isolatsiooniprobleemideta

2. Suuremahuline-PV salvestusruum

• Võimsus: 5 MW
• Paigaldus: Väljas + maa-alune
• Kasutatud kaabel: RHW{0}}/0 AWG ja 4/0 AWG
• Tulemus: tõhus madal{0}}pingelanguse{1}}ülekanne pideva tööga üle viie aasta

Paigaldusjuhised

1. Painderaadius: suurem või võrdne 10-kordse kaabli läbimõõduga
2. Paigaldusmeetodid: rippuv, kandik, kanal või otsematmine
3. Ühendused ja tarvikud: Kasutage usaldusväärse kontakti saamiseks UL{0}}kinnitatud pistikuid
4. Kaabli identifitseerimine: Märkige selgelt funktsioonid hooldusmugavuse huvides
5. Kaitsemeetmed: Kasutage maa-aluste paigaldiste jaoks torusid või liivakihti; vältige mehaaniliste kahjustuste piirkondi õues

Meie toodete eelised

• Erinevad kvaliteetsed{0}}kaablilahendused

Pakume UL-sertifikaadiga THHN-, THW-, MC-kaablit, vahelduvvoolukaablit ja palju muud, mis sobivad kõikide fotoelektriliste salvestussüsteemide rakendustega.

• Vastavus Põhja-Ameerika standarditele

UL-sertifikaadiga tooted vastavad USA ja Ameerika rangetele ohutus- ja toimivusstandarditele.

• Täielik valik spetsifikatsioone

Saadaval on kõik levinumad suurused ja tüübid alates väikese{0}}mastaabiga kuni suurte-süsteemideni.

• Tugev kohaletoimetamisvõime

Toetab nii hulgi- kui ka väiketellimusi kiire kohaletoimetamisega, et täita projekti ajakavasid.

• Professionaalne tehniline tugi ja teenindus

Müügieelsed valikujuhised ja-müügijärgne tehniline tugi süsteemi kavandamiseks, paigaldamiseks ja kasutamiseks.

• Laialdane rahvusvaheline koostöö

Aastatepikkune tootmis- ja ekspordikogemus globaalsete partneritega tagab professionaalse projektijuhtimise.

• Täielik värvivalik ja kohandamine

Materjale, spetsifikatsioone, pikkusi, värve, jõudlust, märgistamist ja pakendeid saab kohandada kohandatud lahenduste jaoks.

RHW-2 kaablidTagada usaldusväärne energiaülekanne

RHW-2 kaablit, millel on suurepärane kuumakindlus, niiskustaluvus ja mehaaniline tugevus, on fotogalvaaniliste energiasalvestussüsteemide asendamatu komponent. Õige valik, paigaldamine ja hooldus tagavad tõhusa, ohutu ja pikaajalise energiaülekande, toetades süsteemi usaldusväärset toimimist.
