Fotogalvaanilistes elektrijaamades on kaablid kriitilised komponendid, mis tagavad stabiilse jõuülekande. UL 4703 PV-kaablid on muutunud PV-süsteemide eelistatud valikuks tänu nende suurepärasele kõrgele-temperatuurikindlusele, UV-kindlusele, ilmastikukindlusele ja pikaajalisele-töökindlusele. Tõhusa pikaajalise-töö tagamiseks on kaablite regulaarne hooldus ja kontroll hädavajalik. See juhend annab süstemaatilise ülevaate UL 4703 PV-kaablite hooldusstrateegiatest, levinud probleemidest ja lahendustest koos tavaliste THHN-kaablitega võrdleva analüüsiga, mis aitab operatiivmeeskondadel kaablihaldusplaane optimeerida.
ÜlevaadeUL 4703 PV kaablid

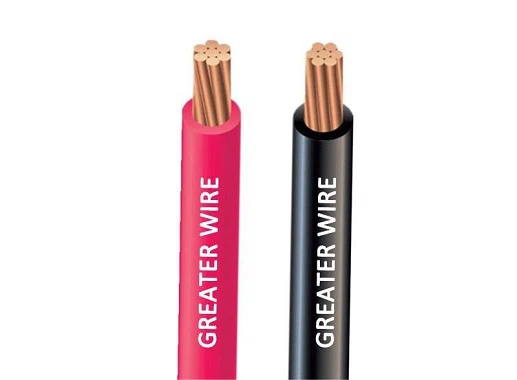

Kaabli struktuur
UL 4703 PV kaablid koosnevad tavaliselt:
- Dirigent: valmistatud kõrge -puhtusastmega vasest, mis pakub madalat takistust ja suurt paindlikkust.
- Isolatsioonikiht: ristseotud polüolefiin (XLPE) materjal, mis on vastupidav kõrgele temperatuurile ja UV-kiirgusele.
- Kattekiht: suure{0}}ilmastikukindlusega polümeermaterjal, veekindel ja keemiliselt vastupidav.
See mitmekihiline struktuur tagab UL 4703 kaablite stabiilse töö-pikaajalises välistingimustes.
Tehnilised andmed
- Nimipinge: Kuni 1000V või 1500V DC
- Töötemperatuur: -40 kraadi kuni 125 kraadi
- Keskkonnakindlus: UV--kindel, osooni-kindel, niiskus-kuumatsüklikindel, happe- ja leelisekindel
- Kohaldatavad keskkonnad: PV-moodulite seeria ühendused, kombineerimiskarbid, inverteri sisendid, otsene matmine või paigaldus
VõrdlusUL 4703ja THHN kaablid
| Funktsioon | UL 4703 PV kaabel | THHN kaabel |
|---|---|---|
| Kasutuskeskkond | PV-süsteemide välisalalisvoolu pool | Jaotus siseruumides või kerge väljasäritus |
| Temperatuuritaluvus | 125 kraadi pidev, lühiajaline-kuni 150 kraadi | 90 kraadi |
| UV-vastupidavus | Suurepärane pikaajaline{0}}säritus ilma pragudeta | Mõõdukas, vajab täiendavat kaitset |
| Pinge reiting | DC 1000V / 1500V | AC 600V standard |
| Paindlikkus | Kõrge, lihtne painutada ja paigaldada | Keskmine, suhteliselt jäik |
| Kasutusiga | Rohkem kui 25 aastat või sellega võrdne | 10-20 aastat (olenevalt keskkonnast) |
Tehniline analüüs: UL 4703 kaablid on spetsiaalselt loodud PV alalisvoolusüsteemide jaoks, pakkudes THHN-iga võrreldes paremat UV- ja ilmastikukindlust, mistõttu on need ideaalsed pikaajaliseks-välistingimustes kasutamiseks. THHN sobib paremini siseruumide jaotus- või mehaaniliste torude paigaldamiseks.
Fotogalvaanilise kaabli hoolduse tähtsus
-
Vananemisriskid
Pikaajaline{0}}päikese käes viibimine, temperatuuri kõikumine ja mehaaniline stress võivad põhjustada isolatsiooni vananemist, suurendades lekke, lühise ja ülekuumenemise ohtu.
-
Vea diagnostika
Isolatsioonitakistuse, juhtme terviklikkuse ja temperatuuri tõusu regulaarne kontrollimine võib varakult tuvastada võimalikud rikked ja vältida tehase seisakuid.
-
Hooldushüvitised
1. PV-süsteemi eluea pikendamine
2. Vähendage O&M kulusid
3. Parandada energiatootmise tõhusust
4. Tagada personali ja seadmete ohutus
UL 4703 kaabli hooldusjuhend
Igapäevane ülevaatus
- Visuaalne kontroll: Otsige väliskesta pragusid, värvimuutusi või kulumist
- Mehaaniline stress: Kontrollige kinnitusklambrite ja kaablisidemete lõtvust
- Ühendused: Kontrollige kombainkarbid, inverterid ja klemmid korrosiooni või lahtiste ühenduste suhtes
Elektriline testimine
- Isolatsioonitakistuse test: Soovitatav kord kvartalis 500V/1000V megohmmeetriga
- Juhtide järjepidevuse test: Veenduge, et vaskjuhe oleks terve ja hästi{0}}ühendatud
- Temperatuuri jälgimine: kasutage põhipunktides ebatavaliste temperatuuride tuvastamiseks infrapunatermomeetreid
Puhastamine ja kaitse
- Eemaldage regulaarselt tolm, lindude väljaheited ja keemilised saasteained
- Tugevas happe/leelise keskkonnas paigaldage kaitsetorud
- Peapaigaldiste puhul hoidke hõõrdumise ja pingete vältimiseks piisavalt vahet
Vahetamine ja remont
- Väiksemaid kestakahjustusi saab parandada ilmastikukindlate{0}}kuumakahanevate torudega
- Tõsine juhtme- või isolatsioonikahjustus nõuab kaabli täielikku väljavahetamist
- Maetud kaablite puhul kontrollige korrapäraselt pinnase pH-d ja niiskust, et vältida ümbrise korrosiooni
Tehniline võrdlus ja kaabli valik
Levinud kaablitüübid PV tehastes on UL 4703, RHW-2 ja XHHW-2.
| Kaabli tüüp | Põhifunktsioonid | Rakendus |
|---|---|---|
| UL 4703 | Kõrge ilmastikukindlus, kõrge temperatuur, UV-kindel | PV-moodul kombainkastiga, inverteri alalisvoolu pool |
| RHW-2 | Termoplastne isolatsioon, niiskus- ja kuumakindel | Tööstus- ja ehitusjaotus, sise-/väljas |
| XHHW-2 | XLPE isolatsioon, kuuma- ja niiskuskindel | Kõrge temperatuuriga keskkond, otse matmine väljas |
Tehniline soovitus:
- Alalisvoolu pika-vahemaa või otsese matmise korral eelistage UL 4703
- Vahelduvvoolu jaotamiseks või sisejuhtmete jaoks sobib RHW-2 või XHHW-2
- Regulaarne hooldus ja kontroll pikendab oluliselt kaabli eluiga ja tagab süsteemi stabiilsuse
Kasutuslikud eelisedUL 4703 PV kaablid
1. Toote eelised: Oleme spetsialiseerunud UL juhtmete ja kaablite tootmisele, pakkudes täielikku valikut, sealhulgas THHN, THW, MC kaabel, vahelduvvoolukaabel jne. Palun vaadake meie UL juhtmete kataloogi.
2. Vastavus Ameerika turule: Tooted vastavad USA UL ja Kanada CSA standarditele, tagades projekti piiriülese-kindluse.
3. Täielikud spetsifikatsioonid: Standardmudelid hõlmavad laias valikus juhtme suurusi ja pingeid.
4. Kiire kohaletoimetamine: Toetab nii suuri kui ka väikeseid partiitellimusi, et rahuldada kiireloomulisi projektivajadusi.
5. Teenuse tugevus: Professionaalne tehniline tugi kogu eel-müügi- ja-järgse müügi ajal tagab sujuva O&M.
6.Rahvusvaheline koostöö: Aastatepikkune tootmis- ja ekspordikogemus koos partneritega kogu maailmas.
7. Sertifitseerimise tagamine: UL-sertifitseeritud kaablid vastavad-pikaajalistele fotoelektrijaamade tööstandarditele.
8. Värvid ja kohandamine: Saadaval mitmes värvitoonis materjalide, spetsifikatsioonide, pikkuse, värvi, jõudluse, märgistamise ja pakendi kohandamisvõimalustega.
Hoolduse juhtumiuuringud
1. juhtum: maetud kaablite vananemise vältimine
PV-tehases näitasid maetud UL 4703 kaablid perioodilise isolatsioonitakistuse testimise käigus vähest isolatsiooni vananemist. Õigeaegne kaitseümbriste paigaldamine hoidis ära võimalikud elektrikatkestused.
Juhtum 2: hõõrdumise parandamine õhuliini paigaldamisel
Teises fotoelektrilise tehases said õhuliini UL 4703 kaablid tuule tõttu kerget hõõrdumist. Tehnikud parandasid kahjustatud sektsioone ilmastikukindlate-kuumakahanevate torude abil, tagades pideva töö.
Hooldus Põhipunktid
- Igapäevane visuaalne kontroll ja turvalised ühendused on hädavajalikud
- Isolatsioonitakistus ja temperatuuri jälgimine on kriitilise tähtsusega
- Võrdlev analüüs aitab optimeerida kaablivalikut
- Õigeaegne asendamine ja remont hoiavad ära rikete eskaleerumise
- Kohandatavad teenused parandavad hoolduse mugavust
Õigete hooldusstrateegiate abil suudavad UL 4703 kaablid stabiilselt töötada üle 25 aasta, pakkudes usaldusväärset tuge PV elektritootmissüsteemidele.
