Ehituse ja elektrotehnika osas on kaablite valimine ülioluline. Erinevat tüüpi kaablid sobivad erinevate rakenduse stsenaariumide jaoks ning neil on oma eelised ja piirangud. Selles artiklis analüüsitakse põhjalikku ehituskaabli nelja tüüpi tüüpi: THHN (termoplastiline kõrge kuumaresistentne nailonkattega kaabel), THWN (termoplastiline veekindel kuumaresistentne nailonkattega kaabel), romex (mittemetallkestadega, tehnilised ja defitsiidid (ristsisetud polüetantse kuuma resistentsed), romex (mittemetallkestad) ja XHHW-ga (ristsisetud polüetantse kuuma resistentse kaablit). omadused, kohaldatavad keskkonnad, temperatuuri tolerants, paigaldusnõuded jne, et pakkuda lugejatele selgemat kaabli valimise juhendit.
1. Sissejuhatus ThHN -kaablisse
1.1 Mis onTHHN -kaabel?
ThHN (termoplastiline kõrge kuumaresistentse nailoniga kaetud) on tavaline ühejuhtmeline kaabel, mis kasutab isolatsioonimaterjalina PVC-d (polüvinüülkloriid) ja on kaetud kuumaresistentse nailonkattega välimisel kihil. See on loodud suurepärase elektrilise jõudluse ja vastupidavuse tagamiseks, eriti nendel puhkudel, mis nõuavad kõrge temperatuuri tolerantsust.
1,2 THHN -traadi peamised omadused
Soojustakistus: THHN -traadi temperatuuri tolerantsi vahemik on tavaliselt 90 kraadi (kuiv keskkond).
Õli ja keemiline vastupidavus: selle katmine võib vastu seista teatavale õli ja keemilisele korrosioonile ning sobib kasutamiseks tööstuskeskkonnas.
Rakendusvahemik: kasutatakse peamiselt elektripaigaldiste ehitamise kanalites olevate kaablite jaoks, mis sobib elektrijuhtmete jaoks madala kõrgusega hoonetes, näiteks elamu- ja ärihoonetes.
1.3 Kasutage ThHN -kaabli stsenaariume
THHN -kaablit kasutatakse laialdaselt hoonete elektrilistes kanalites ja need sobivad seadmetele, mis nõuavad kõrge temperatuuri ja õlitakistust, näiteks majapidamisseadmed, tööriistad ja muud elektriseadmed.
2. Sissejuhatus THWN -kaablisse
2.1 Mis on THWN -kaabel?
Thwn (termoplastiline kuumaresistentsed märjad ja nailonkattega) kaablid on sarnased THHN-kaabliga, kuid suurim erinevus on nende täiendav veekindel funktsioon. THWN -kaablite struktuur on sarnane THHN -kaablitega, mõlemad on üksikud juhtmed ning mõlemad on PVC isoleeritud ja nailonkattega. Kuid THWN -kaablid on mõeldud kasutamiseks niisketes keskkondades, pakkudes täiendavat niiskuskindlust.
2.2 THWN -traadi peamised omadused
Kuumakindlus: kuivas keskkonnas on Thwn traadil sama soojustakistus kui THHN -kaablitel kuni 90 kraadi; Kuid märjas keskkonnas on nende maksimaalne temperatuurikindlus 75 kraadi.
Veekindlus: Thwn -traadi sobivad eriti niisketes keskkondades, näiteks maa -alused torud, väliskaablid jne.
Paindlikkus ja kulumiskindlus: nailonkate annab kaabli hea kulumiskindluse ja füüsiliste kahjustuste vastu.
2.3 Thwn kaabli kasutamise stsenaariumid
Thwn -kaablit kasutatakse sageli niisketes keskkondades, eriti elektrilistes kanalites või elektriliinides, mis tuleb kokku puutuda niiske õhu või veega. Näiteks maa -alune kaabli paigaldamine, välivalgustusahelad jne.
3. Sissejuhatus Romexi kaablisse
3.1 Mis on Romexi kaabel?

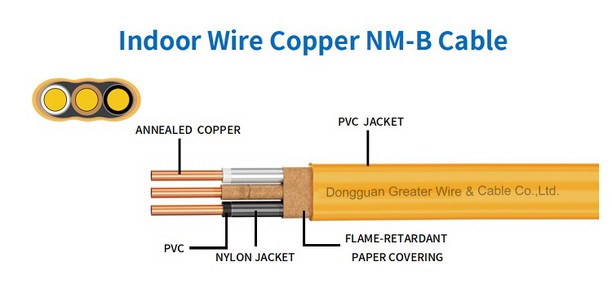

Romex on tavaline kaabli kaubamärk, viidates tavaliselt mittemetallilisele kestakaablile (NM-B kaabel). Romexi kaabel koosneb tavaliselt mitmest THHN -ist või THWN -traadist, mis on ühendatud ja kapseldatud PVC väliskestaga. See sobib eriti elamute elektrijuhtmete jaoks ja see on tavaline valik kodu elektripaigaldiste jaoks.
3.2 Romexi kaabli peamised omadused
Mitmejuhtmeline disain: Romexi kaabel sisaldab tavaliselt mitu sõltumatut juhtmest, mis on hõlpsaks paigaldamiseks kokku pakitud eraldi PVC väliskest.
Tuletakistus: Romexi kaabli väliskall on teatud tulekindlus, kuid üldiselt sobib see ainult kuiva keskkonna jaoks.
Rakendusala: Romexi kaablit kasutatakse tavaliselt elamute vooluringide juhtmestiku jaoks ja see ei sobi kõrghoonete ega ärikeskkonna jaoks.
3.3 Kasutage romex -kaabli stsenaariume
Romexi kaablit kasutatakse sageli kodude ja väikeste hoonete elektrijuhtmete jaoks, eriti selliste põhiringide jaoks, näiteks elektripesade ja valgustus. Tuleb märkida, et Romexi kaabel ei sobi kõrgete hoonete ega kanalite vajalike kaubanduslike rakenduste jaoks.
4. sissejuhatus XHHW kaablisse
4.1 Mis on XHHW kaabel?
XHHW (ristseotud kõrge kuumaresistentse veekindla) kaabel on ühe juhtivkaabel, mis kasutab isolatsioonimaterjaliks ristseotud polüetüleeni (XLPE) ning millel on äärmiselt tugev soojusresistentsus ja keemiline takistus. See on mõeldud eriti äri- ja tööstushoonete jaoks ning see võib pikka aega töötada kõrgel temperatuuril, niiske ja isegi keemilise keskkonnaga.
4.2 XHHW traadi peamised omadused
Ristseotud polüetüleenist isolatsioon: XHHW traadi suurim omadus on ristseotud polüetüleeni (XLPE) kasutamine isolatsioonimaterjalina, mis muudab kaabli soojusstabiilsuse ja keemilise vastupidavuse.
Kõrge temperatuuri vastupidavus: XHHW traadi talub temperatuuri 90 kraadi ja sobib kuivaks ja niiskeks keskkonnaks.
Keemiline vastupidavus: XLPE materjal annab XHHW kaabli tugevale keemilisele vastupidavusele ja talub keemilist erosiooni erinevates karmides keskkondades.
4.3 XHHW kaabli rakendusstsenaariumid
XHHW kaabel sobib suurte äri- ja tööstuslike elektriprojektide jaoks, mis vajavad kõrget temperatuuri ja keemilist vastupidavust. Seda kasutatakse tavaliselt tööstushoonetes, tööstusseadmete ja muude keskkondade toiteallikates.
5. THHN, THWN, ROMEX ja XHHW kaablite võrdlev analüüs
5.1 Temperatuuri tolerantsi võrdlus
THHN: 90 kraadi (kuiv keskkond)
Thwn: 90 kraadi (kuiv keskkond), 75 kraadi (niiske keskkond)
Romex: sobib madalama temperatuuriga kuivade keskkondade jaoks, ülemine temperatuuri piir on üldiselt 75 kraadi
XHHW: 90 kraadi (kuiv ja märg keskkond), sobib kõrge temperatuuri ja kõrge õhuniiskuse keskkondade jaoks
5.2 Veekindluse võrdlus
THHN: ei sobi niiskeks keskkonda
Thwn: veekindel, sobiv niiske keskkonna jaoks
Romex: mitte veekindel, sobib kuiva keskkonna jaoks
XHHW: tugev veekindlus, mis sobib niisketele või veealustele keskkondadele
5.3 Kohaldatavate stsenaariumide võrdlus
THHN: rakendatav elektriülekande jaoks elektriliste kanalite ehitamisel, eriti kuivades keskkondades
Thwn: kohaldatav märja keskkonnas, mis sobib niiskete või veega kokkupuutuvate elektriliinide jaoks
Romex: kasutatud peamiselt elamu sisemiseks elektrijuhtmeks, mis ei sobi kõrghooneteks ja ärilistel eesmärkidel
XHHW: rakendatav elektrijuhtmete suhtes tööstuslikes, ärihoonetes ja karmides keskkondades
6. vastavus ja määrused
Kaablite valimisel peavad erinevate kaablite paigaldamiseeskirjad ja kasutusstandardid vastama vastavatele hoone spetsifikatsioonidele. Näiteks ei lubata Romexi kaableid üldiselt kasutada rohkem kui kolme korrusega hoonetes, samas kui XHHW -kaablid sobivad tööstuslikumateks ja kommertslikumateks rakenduskeskkondadeks.
Õige kaabli tüübi valimine sõltub mitmest tegurist, sealhulgas kasutamiskeskkond, temperatuurinõuded, veekindluse nõuded, eelarve ja piirkondlikud eeskirjad. Erinevate vajaduste kohaselt on THHN -il, Thwnil, Romexil ja XHHW kaablitel oma plussid ja puudused. Nende omaduste ja rakendatavate stsenaariumide mõistmine on võti ohutu, nõuetele vastava ja tõhusa installimise tagamiseks.
