TFFN-traat ehk termoplastne painduv kinnitustraat nailonkattega traat on mitmekülgne elektrijuht, mida kasutatakse mitmesugustes elamu-, äri- ja tööstusrakendustes. Seda hinnatakse selle paindlikkuse, vastupidavuse ja erinevates keskkondades tõhusa toimimise tõttu. Selles artiklis uurime TFFN-traadi või traadi TFFN-i põhiomadusi, rakendusi ja eeliseid, pakkudes igakülgset arusaama selle funktsionaalsusest ja kasutamisest.
Mida TFFN tähendab?
Termin TFFN tähistab:
T: Termoplastiline isolatsioon, mis tagab suurepärase kuumakindluse.
FF: Painduv kinnitustraat, mis tähistab selle paindlikkust ja sobivust juhtmestike jaoks.
N: Nailonkattega, pakkudes täiendavat kaitset hõõrdumise ja kemikaalide eest.
Need omadused muudavad TFFN-traadi ideaalseks konkreetsete rakenduste jaoks, mis nõuavad paindlikkust ja vastupidavust.

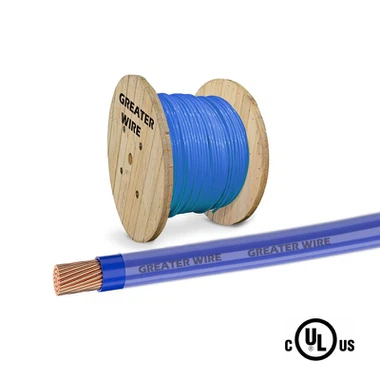

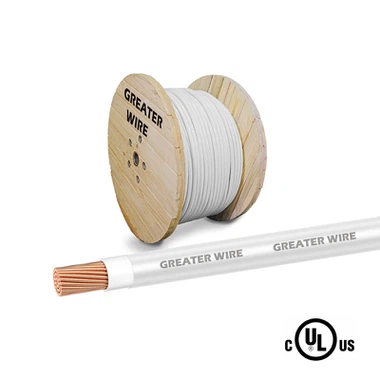

TFFN-traadi ehitamine
TFFN-juhtme paremaks mõistmiseks vaatame selle konstruktsiooni ja disaini:
1. Dirigent
Tavaliselt valmistatud keerutatud vasest, mis suurendab paindlikkust võrreldes tahke südamikuga juhtidega.
2. Isolatsioon
Valmistatud PVC-st (polüvinüülkloriid), mis tagab termilise stabiilsuse ja vastupidavuse elektrilisele purunemisele.
3. Nailonkate
Isolatsioonile kantakse läbipaistev või värviline nailonkate, mis suurendab kulumiskindlust ja kaitseb õlide, kemikaalide ja niiskuse eest.
4. Temperatuurihinnangud
90 kraadi (194 kraadi F)kuivades kohtades.
75 kraadi (167 kraadi F)niisketes kohtades.
5. Pinge nimiväärtus
TFFN-traat on tavaliselt hinnatud kuni 600 volti, mistõttu see sobib paljudeks rakendusteks.
TFFN-traadi põhiomadused
Paindlikkus
Keerutatud vaskjuht ja termoplastiline isolatsioon muudavad TFFN-i traadi hõlpsaks painutamiseks ja paigaldamiseks kitsastesse kohtadesse.
Kuumakindlus
Loodud töötama tõhusalt kõrgetel temperatuuridel, eriti kuivas keskkonnas.
Keemiline vastupidavus
Nailonkate pakub kaitset õlide, lahustite ja muude tööstuskemikaalide eest.
Kulumiskindlus
Vastupidav konstruktsioon väldib kahjustusi paigaldamise ja kasutamise ajal isegi keerulises keskkonnas.
Kerge disain
TFFN-traat on suhteliselt kerge, lihtsustades transporti ja paigaldamist.
TFFN-traadi rakendused
TFFN-traati kasutatakse selle mitmekülgsuse ja vastupidavate omaduste tõttu erinevates seadetes.
1. Valgustid
Tavaliselt kasutatakse sise- ja välisvalgustite ühendamiseks, kus paindlikkus ja vastupidavus kõrgele temperatuurile on üliolulised.
2. Juhtjuhtmestik
Sobib kasutamiseks tööstus- ja kaubandussüsteemide juhtimisahelates.
3. Seadmed
Kasutatakse vastupidavaid ja paindlikke ühendusi vajavate seadmete juhtmestikus.
4. Kanalisüsteemid
Paigaldatud jooksuradadesse ja kanalitesse, pakkudes ohutut ja tõhusat elektrikanalit.
5. Paneelplaadid
Sageli kasutatakse madalpingepaneelides ja lülitusseadmetes.
6. Mootorid ja generaatorid
TFFN-juhtme paindlikkus ja kuumakindlus muudavad selle hea valiku mootorijuhtmete ja generaatoriühenduste jaoks.
TFFN-traadi eelised
1. Vastupidavus
PVC isolatsioon ja nailonkate tagavad pikaajalise toimimise erinevates keskkondades.
2. Paigaldamise lihtsus
Keerulised juhid ja kerge konstruktsioon muudavad TFFN-i traadi hõlpsaks kitsastes kohtades vedamise.
3. Mitmekülgsus
TFFN-traati, mis on ette nähtud kasutamiseks nii niisketes kui ka kuivades kohtades, saab kasutada erinevates seadetes.
4. Kuluefektiivne
TFFN-traat pakub suurepärast jõudlust suhteliselt madalate kuludega, muutes selle paljude rakenduste jaoks ökonoomseks valikuks.
5. Ohutus
Kõrge pinge ja temperatuur tagavad usaldusväärse töö nõudlikes tingimustes.
TFFN-traadi piirangud
Kuigi TFFN-traadil on mitmeid eeliseid, on oluline arvestada selle piirangutega:
Pole hinnatud märgadele kohtadele
TFFN-traat ei sobi keskkonda, kus on pidev kokkupuude veega. Selliste tingimuste korral võib juhe THWN või THWN-2 olla parem valik.
Piiratud välikasutuses
Kuigi see on vastupidav teatud keskkonnateguritele, võib pikaajaline kokkupuude UV-kiirgusega või äärmuslikud ilmastikutingimused nailonkatte kahjustada.
Madalam vooluvõimsus
Võrreldes suuremate juhtmetega, kasutatakse TFFN-traati tavaliselt madala kuni mõõduka vooluga rakendustes.
TFFN-juhtme paigaldamise juhised
1. Valige õige mõõtur
Õige voolu kandevõime tagamiseks valige ettenähtud rakenduse jaoks sobiv juhtmemõõtur.
2. Järgige NEC standardeid
Ohutuse ja vastavuse tagamiseks paigaldage TFFN-traat vastavalt riiklikule elektrikoodeksile (NEC).
3. Kasutage kanaleid
Täiendava kaitse tagamiseks ja koodinõuete täitmiseks paigaldage TFFN-traat kanalitesse või jooksuradadesse.
4. Vältige teravaid kurve
Kuigi TFFN-traat on painduv, võib liigne painutamine või tõmbamine kahjustada isolatsiooni või juhti.
5. Kontrollige kahjustusi
Enne paigaldamist kontrollige isolatsiooni või nailonkatte nähtavate kahjustuste suhtes.
Võrdlus: TFFN-traat vs. THHN-traat
| Funktsioon | TFFN traat | THHN juhe |
|---|---|---|
| Dirigent | Keerutatud vask | Tahke või keerutatud vask |
| Isolatsioon | PVC nailonkattega | PVC nailonkattega |
| Paindlikkus | Väga paindlik | Vähem paindlik (tahke südamik) |
| Rakendused | Valgustid, juhtjuhtmestik | Üldhoone juhtmestik, tööstuslik kasutus |
| Temperatuuri reiting | 90 kraadi kuivades kohtades | 90 kraadi kuivades kohtades |
| Pinge reiting | Kuni 600 volti | Kuni 600 volti |
TFFN-juhtme hooldus ja tõrkeotsing
1. Regulaarsed ülevaatused
Kontrollige kulumismärke, nagu praod, lõiked või värvimuutused.
2. Veenduge, et ühendused on õiged
Ülekuumenemise või kaare tekkimise vältimiseks veenduge, et ühendused on tihedad ja korrosioonivabad.
3. Vältige ülekoormust
Veenduge, et traat ei kannaks rohkem voolu kui selle nimivõimsus.
4. Kaitsta kemikaalide eest
Kuigi see on vastupidav paljudele kemikaalidele, tuleks vältida pikaajalist kokkupuudet karmide ainetega.
5. Asendage kahjustatud sektsioonid
Süsteemi töökindluse ja ohutuse tagamiseks asendage kõik kahjustatud TFFN-juhtme segmendid.
