Kas olete kunagi vaadanud elektrijoonist ja näinud "AC90" - eeldades, et see on lihtsalt järjekordne plastikust-särgiga kaabel?
Tegelikkuses on AC90 "väliskest" üks juhtmemaailmas kõige valesti mõistetud detaile, - sest mõnikordseda pole üldse olemas.
Jah, see on õige. Olenemata sellest, kas AC90-l on välimine ümbris või mitte, mõjutab see rohkemat kui välimust -maksumus, soojuse hajumine, paigaldamise paindlikkus, eeskirjade järgimineja isegi pikaajalist-kindlust.
Selles artiklis selgitame välja, mis on AC90 kaabli "välimine ümbris", miks see sageli välja jäetakse, millised on peamised standardid, kuidas seda võrrelda.Teck90ja lõpuks - miksDongguan Greater Wire & Cable Co., Ltd.on teie kõige usaldusväärsem partner AC90 lahenduste jaoks.
AC90 kaabli struktuuri ülevaade
Enne kui sukeldume välisjopesse, mõistame kõigepealt, kuidas anAC90 kaabelon ehitatud - ja millist rolli mängib jakk kogu struktuuris.
Mis on AC90?
- Definitsioon:AC90 (90-kraadine soomustatud kaabel) viitab metallist -kattega elektrikaablile, mis on ette nähtud 90-kraadiseks tööks ja mida kasutatakse peamiselt kuivades kohtades valgustuse, toitejaotuse ja juhtimisahelate jaoks.
- Standardne:See on valmistatud vastavaltULjaCSA C22.2 Ei. 51standarditele.
- Tüüpilised rakendused:Hoonete siseruumid, elektriruumid, tootmisruumid ja muud kuivad või ventileeritavad ruumid, mis nõuavad nii elektriohutust kui ka mehaanilist kaitset.

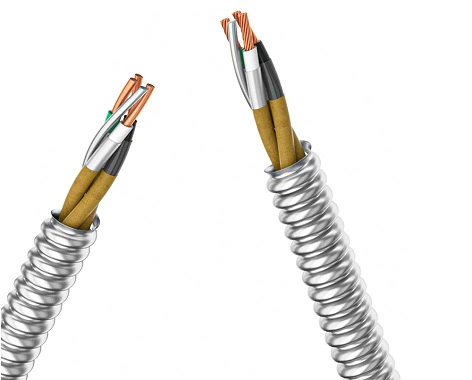

Struktuurikihid - seest väljapoole
Tavaline AC90 kaabel sisaldab tavaliselt:
- Juht (südamikku juhe)– Vask või alumiinium, mis vastutab voolu kandmise eest.
- Isolatsioonikiht— TavaliseltXLPE (ristseotud{0}}polüetüleen), mis tagab kõrge dielektrilise tugevuse ja kuumakindluse.
- Sideaine või täitekiht– Niiskustõkketeip või polümeerist täiteained, mis hoiavad juhte paigal ja takistavad sisemist hõõrdumist.
- Armor kiht– Lukustatud alumiinium- või teraslint, mis pakub mehaanilist kaitset ja tuge.
- Välisjope (ümbris)– Theäärepoolseimadkiht, mis kaitseb sisemisi komponente niiskuse, kemikaalide, UV-kiirguse ja hõõrdumise eest.
Selles struktuuris onvälimine jope on viimane kaitsekilp- kriitiline tegur, mis määrab kaabli üldise ohutuse, vastupidavuse ja vastavuse.
MiksAC90 kaabelTal puudub välisjope - ja miks see on oluline
Võib tunduda, et "jopeta" on puudus -, kuid tegelikult on see üks AC90 nutikamaid disainieeliseid.
Siin on põhjus, miks see minimalistlik struktuur on mõttekas:
Välisjopeta disaini peamised eelised
- Kulutõhusus
Vähem materjale tähendab madalamaid tootmis- ja transpordikulusid.
Eriti atraktiivne suuremahuliste{0}}installatsioonide või väikese projektieelarve korral.
- Parem soojuse hajumine
Ilma isoleeriva ümbriseta puutub soomus otse õhu- või torupindadega kokku, vähendades kuumuse kogunemist ja parandades läbilaskvuse stabiilsust.
- Kompaktne suurus ja kergem tõmbamine
Ei mingit lisakattekihti → väiksema läbimõõduga → rohkem kaableid mahub aluse või kanali kohta.
- Maanduse mugavus
Metallist raudrüü toimib maandusteena - plastist tõkke puudumine tähendab lihtsat ühendamist ja pidevust.
- Paigaldamise paindlikkus
Blokeeritud metallkest on ühtaegu tugev ja painduv ning sobib suurepäraselt kurvides, kitsastes kohtades ja keerulistes jooksus.
- Koodi järgimine
AC90 disain ühtib soomustatud kaablite CSA standarditega -, kui lisakatte lisamine võib muuta selle sertifitseerimise olekut.
⚠️ Märkus.Märjas või keemiliselt agressiivses keskkonnas võib siiski olla vajalik lisakaitse (nt PVC-kate) - või kaaluda selle asemel Teck90-d.
AC90 kaabli standardid ja tehnilised andmed
AC90 kaablid on valmistatud rangelt kooskõlasCSA C22.2 Ei. 51- Kanada standard soomustatud kaablitele. Nad onnimipinge 600 Vja mõeldud töötama aadressil90 kraadi kuivades kohtadesja75 kraadi niisketes kohtades. Iga kaabel läbib–40 kraadi külma kurvi ja löögi katsedtagades paindlikkuse ja mehaanilise tugevuse isegi madalal{0}}temperatuuril.
Lisaks vastavad AC90 tootedFT4 leegikindlusnõuetele ja on täielikult täidetudCSA sertifitseeritud, mis tagab elektriohutuse ja{0}}pikaajalise töökindluse. Tüüpiliste konstruktsioonide hulka kuuluvadvasest või alumiiniumist juhtmed, XLPE isolatsioon, jalukustatud alumiiniumist soomus, pakkudes nii mehaanilist kaitset kui ka maandusvõimet.
Need standardid muudavad AC90 ideaalsekskaubandus-, tööstus- ja elamurajatisedkus kõrge ohutus, vastupidavus ja vastavus on olulised.
AC90 vs. Teck90 - Peamised erinevused lühidalt
| Funktsioon | AC90 | Teck90 (TECK-90) |
|---|---|---|
| Definitsioon | Tavaliselt lukustatud metallsoomusega soomustatud kaabelpole plastikust jopet | Soomustatud kaabelkoos(või soovi korral ilma)PVC või termoplastist väliskate |
| Standardne | CSA C22.2 Ei. 51 | CSA C22.2 Ei. 131 |
| Temperatuuri reiting | 90 kraadi (kuiv) | 90 kraadi (kuiv); varieerub sõltuvalt materjalist |
| Välimine jope | Puudub (soomus on kõige välimine kiht) | Tavaliselt must PVC või muu termoplastne materjal |
| Kas jopet saab eemaldada? | N/A | Ei ole soovitatav - jope eemaldadatühistab sertifikaadi(Est{0}}Nõuannete arutelu) |
| Kasutuskeskkond | Kuivad kohad, kandikud, kanalid | Toas/väljas, märg, söövitav, maa-alune, avatud |
| Kaitse | Armor pakub mehaanilist ja EMI varjestust | Armor + välisjope tagavad täieliku keskkonnakaitse |
| Maksumus ja suurus | Madalam hind, väiksem läbimõõt | Veidi kõrgem hind, parem keskkonnakindlus |
Nagu elektrispetsialistid märgivad:
"Jakk on osa kaabli - kinnitusest, kui ümbris on eemaldatud, kaabel pole enam kinnitatud."
Lühidalt:AC90sobib suurepäraselt siseruumides, kuivadel ja kulutundlikel{0}}projektidel;Teck90sobib paremini nõudlikesse välitingimustesse või niiskesse keskkonda.
Miks valida meie AC90 kaablilahendused
Nüüd, kui mõistate tehnilist külge, siis siin on põhjusDongguan Greater Wire & Cable Co., Ltd.paistab AC90 turul silma:
- Täielik UL ja CUL sertifikaat
Kõik meie AC90 seeria mudelid on täielikult sertifitseeritud vastavalt UL- ja CUL-standarditele -, tagades ohutuse, töökindluse ja vastavuse Põhja-Ameerika ja ülemaailmsetele turgudele.
- Laialdane projektikogemus ja paindlik tarne
Alates suuremahulisest-infrastruktuurist kuni väiksemate kommertskonstruktsioonideni pakume kohandatud spetsifikatsioone, dokumentatsiooni ja ühtseid tarneaegu.
- Igakülgne tehniline tugi - 24/7 Saadaval
Meie professionaalne inseneri- ja teenindusmeeskond pakub pidevat -müügieelset ja-müügijärgset tuge, et lahendada teie tehnilisi küsimusi.
- Range kvaliteedikontroll ja kvaliteetsed materjalid
Valime hoolikalt jope segud ja lisandid, et tagada paremusleegiaeglustus, ilmastikukindlus ja mehaaniline tugevus.
- Kiire reageerimine ja globaalne logistika
Täiustatud tootmisrajatiste ja tõhusa turustamisega tarnime kiiresti, et pidada kinni projekti tähtaegadest ilma kvaliteedis järeleandmisi tegemata.
