THHN-traat, lühend sõnadest Thermoplastic High Heat-proof nailonkattega traat, on üks kõige mitmekülgsemaid elektrikaableid turul. Selle ainulaadsel konstruktsioonil on vastupidav nailonkate, mis suurendab traadi jõudlust erinevates rakendustes. Aga mida see nailonkate täpselt teeb? Selles artiklis uurime THHN-traadis või traadis THHN nailonkatte konkreetseid rolle ja eeliseid ning selle tähtsust elektrisüsteemide ohutuse, tõhususe ja vastupidavuse tagamisel.
THHN-traadi ehitamine

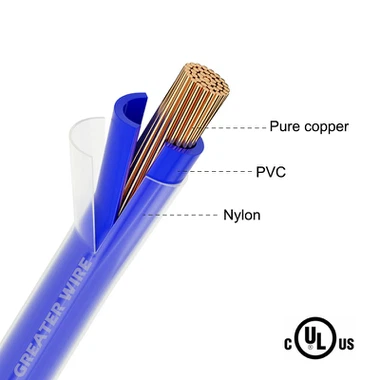

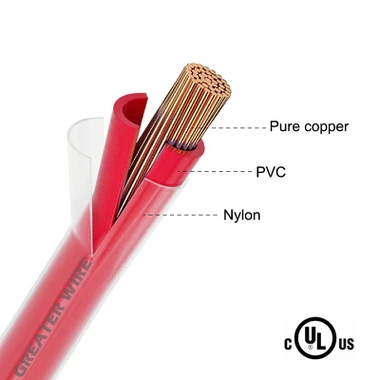

Nailonkatte rolli hindamiseks on oluline mõista THHN-traadi üldist konstruktsiooni. Kaabel koosneb kolmest põhikihist:
Dirigent: Valmistatud vasest või alumiiniumist, tagades suurepärase juhtivuse.
Termoplastiline isolatsioon: Kuumakindel kiht, mis kaitseb juhti elektrilühiste ja kuumakahjustuste eest.
Nailonist jope: välimine kaitsekiht, mis suurendab kaabli vastupidavust füüsilistele, keemilistele ja keskkonnaalastele väljakutsetele.
THHN-traadi nailonkatte peamised rollid
Nailonjope on THHN-traadi iseloomulik tunnus, mis aitab kaasa selle funktsionaalsusele järgmistel viisidel:
1. Kulumiskindlus
Nailonkate tagab suurepärase vastupidavuse hõõrdumisele võrreldes selle funktsioonita juhtmetega.
See kaitseb all olevat termoplastist isolatsiooni kahjustuste eest, mis on põhjustatud juhtme tõmbamisest läbi torude, paindumisest või kokkupuutest kareda pinnaga paigaldamise ajal.
2. Keemiline vastupidavus
Nailonkiht on vastupidav paljudele tööstus- ja kaubanduskeskkonnas levinud kemikaalidele, õlidele ja määrdele.
See takistus tagab traadi pikaealisuse ja vähendab isolatsiooni purunemise ohtu keemilise kokkupuute tõttu.
3. Niiskuskindlus
Kui THHN-traat on mõeldud eelkõige kuivadele ja niisketele kohtadele, pakub nailonkate täiendavat kaitset niiskuse eest.
See hoiab ära vee sissepääsu, vähendades elektrilühiste või isolatsioonikihi lagunemise tõenäosust.
4. Parem vastupidavus karmides keskkondades
Nailonkate kaitseb traati keskkonnamõjurite, nagu UV-kiirguse, väiksemate löökide ja üldise kulumise eest.
See vastupidavus muudab traadi THHN sobivaks kasutamiseks kaubanduslikes ja tööstuslikes tingimustes, kus tingimused võivad olla nõudlikud.
Nailonkatte eelised spetsiifiliste rakenduste jaoks
1. Paigaldamise lihtsus
Nailonkate vähendab hõõrdumist, kui traat tõmmatakse läbi torude, muutes paigaldamise kiiremaks ja lihtsamaks.
Selle sile pind tagab, et isolatsioon jääb selle protsessi ajal puutumatuks, minimeerides kahjustuste riski.
2. Suurem ohutus
Nailonkiht lisab täiendava barjääri juhtme ja väliskeskkonna vahele, vähendades elektriohtude, näiteks kaare või lühise tekkimise ohtu.
3. Pikendatud eluiga
Kaitstes termoplastilist isolatsiooni mehaaniliste ja keemiliste kahjustuste eest, pikendab nailonkate traadi üldist eluiga.
See muudab THHN-traadi kulutõhusaks valikuks pikaajaliste paigalduste puhul.
Nailonkattest kasu saavad rakendused
THHN-traadi nailonkate muudab selle eriti hästi sobivaks:
Elamu juhtmestik
Siseruumide elektrisüsteemid, kus juhe võib torudesse paigaldamise ajal hõõrduda.
Valgustuse, pistikupesade ja seadmete juhtmestik.
Kaubandussüsteemid
Elektrijaotussüsteemid kontorites ja kaubanduspindades, kus on võimalik kokkupuude õlide või määrdega.
Tööstuslikud rakendused
Raskete masinatega keskkonnad, kus hõõrdumine, kemikaalid ja löögid on tavalised.
Elektrisüsteemid tehastes ja ladudes.
HVAC süsteemid
Kõrge temperatuuriga alad, kus vastupidavus kuumusele ja hõõrdumisele on kriitiline.
Nailonkatte piirangud
Kuigi nailonkate pakub mitmeid eeliseid, on oluline arvestada selle piirangutega:
Ei sobi pikaajaliseks märjaks kokkupuuteks
THHN-traat, isegi nailonkattega, ei ole ette nähtud pidevaks kokkupuuteks märja keskkonnaga.
Selliste rakenduste puhul tuleks kasutada THWN või THWN-2 juhtmeid, millel on veekindlus.
Vastuvõtlikkus UV-kiirguse lagunemisele
Pikaajaline kokkupuude otsese päikesevalgusega võib nailonkatte aja jooksul halvendada, muutes selle vähem tõhusaks välitingimustes, katmata paigaldustes.
Välistingimustes kasutamiseks on soovitatav torustiku õige paigaldamine.
Temperatuuri tundlikkus
Nailonkiht lisab mõningast vastupidavust kuumusele, kuid see ei asenda termoplastsest isolatsioonist tulenevat kuumakindlust.
Nailonkattega juhtmete võrdlus
THHN vs. nailonkatteta juhtmed
THHN juhe: Sisaldab nailonjopet, mis suurendab vastupidavust, muutes selle sobivaks tööstuslikuks ja kommertskasutuseks.
Mitte-nailonkattega juhtmed: puudub täiendav kaitse, mis vähendab jõudlust abrasiivses või keemiliselt aktiivses keskkonnas.
THHN vs. THWN-2
Mõlemal tüübil on nailonkate, kuid THWN-2 juhtmed on spetsiaalselt ette nähtud kasutamiseks niiskes keskkonnas, pakkudes suuremat mitmekülgsust.
Kui niiskuskindlus on kriitiline, tuleks standardse THHN-juhtme asemel valida THWN{0}}.
Kuidas suurendada nailonkattega THHN-traadi eeliseid
Kasuta kanalites
Paigaldage THHN-traat korralikult suletud kanalitesse, et kaitsta nailonist ümbrist UV-kiirguse ja pikaajaliste märgade tingimuste eest.
Regulaarsed ülevaatused
Kontrollige perioodiliselt juhtmesüsteemi nailonsärgi kahjustuste suhtes, eriti kõrge hõõrdumisega või keemiliselt aktiivsetes kohtades.
Järgige paigaldusjuhiseid
THHN-juhtme ohutu ja tõhusa kasutamise tagamiseks järgige tootja soovitusi ja kohalikke elektrieeskirju.
