Õige suurusega päikesekaabli või päikesejuhtme valimine on fotogalvaanilise (PV) süsteemi tõhususe, ohutuse ja pikaealisuse jaoks ülioluline. Päikesekaablite suurus mõjutab otseselt nende võimet taluda voolu, taluda pingelangust ja taluda keskkonnatingimusi. Selles põhjalikus juhendis uurime, kuidas määrata teie süsteemi jaoks õige päikesekaabli suurus, lisades märksõnad "päikesekaabel" ja "päikeseenergia juhe".
Mis on päikesekaablid?

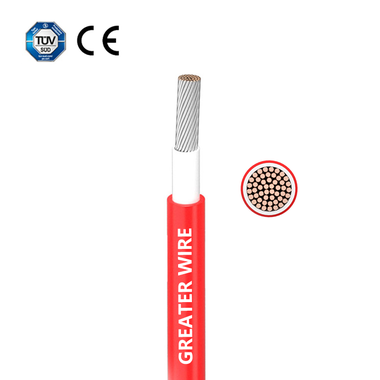

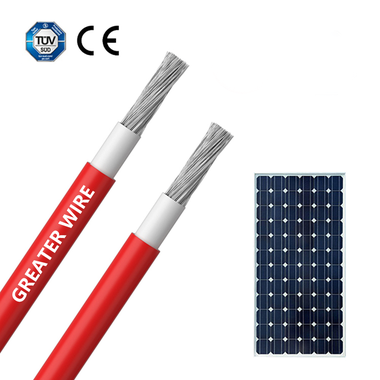

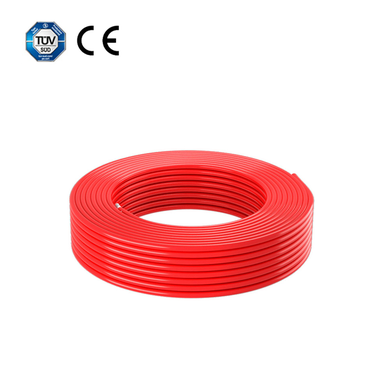

Päikesekaablid (või päikesejuhtmed) on elektrijuhtmed, mis on spetsiaalselt ette nähtud kasutamiseks PV-süsteemides. Erinevalt tavalistest kaablitest on päikesekaablid optimeeritud kõrgepinge alalisvoolu, välistingimuste ja pikaajalise töökindluse jaoks.
Päikesepaneelide peamised omadused:
Suur vooluvõimsus:Saab hakkama päikesepaneelide tekitatud vooluga.
UV-vastupidavus:Sobib päikesevalguse käes hoidmiseks.
Ilmastikukindel:Talub äärmuslikke temperatuure, niiskust ja mehaanilist pinget.
Vastavus:Toodetud vastama sellistele standarditele nagu H1Z2Z2-K ja PV1-F.
Päikesekaabli suuruse valimisel arvestatavad tegurid
1. Praegune kandevõime
Kaabli suurus peab vastama maksimaalsele seda läbivale voolule. Alamõõdulised kaablid võivad üle kuumeneda, põhjustades energiakadu või isegi tulekahjuohtu.
Päikesepaneelid genereerivad tavaliselt 5–15 amprit voolu stringi kohta, olenevalt paneeli tüübist ja konfiguratsioonist.
Paralleelsete ühenduste korral suureneb koguvool, mis nõuab paksemaid kaableid.
2. Pingelangus
Pingelangus tekib siis, kui elekter liigub läbi kaablite, mille tulemuseks on toitekadu. Tõhususe säilitamiseks ei tohiks pingelangus ületada 3%. Pikemad kaablid ja suuremad voolud suurendavad pingelangust, mistõttu on vaja suuremaid kaableid.
3. Kaabli pikkus
Päikesepaneelide ja inverteri või laadimiskontrolleri vaheline kaugus mõjutab vajalikku kaabli suurust. Pikemad vahemaad suurendavad takistust, mistõttu on pingelanguse minimeerimiseks vaja paksemaid kaableid.
4. Süsteemi pinge
Enamik elamusüsteeme töötab pingega 12 V, 24 V või 48 V, samas kui kaubanduslikud süsteemid võivad kasutada kuni 1500 V. Kõrgema pinge jaoks on üldjuhul vaja paksema isolatsiooniga kaableid, kuid mitte tingimata suuremaid juhte.
5. Keskkonnatingimused
Karmides tingimustes (nt kõrge temperatuur või otsene päikesevalgus) avatud kaablid võivad vajada lisaisolatsiooni või suuremat suurust, et vältida ülekuumenemist.
Levinud päikesekaabli suurused
1. 4mm² päikesekaabel
Rakendused:Ideaalne lühikese kaablikäiguga elamusüsteemidele.
Praegune võimsus:Optimaalsetes tingimustes kuni 55A.
Pingelangus:Minimaalne vahemaadel alla 20 meetri.
2. 6mm² päikesekaabel
Rakendused:Sobib keskmise suurusega süsteemidele või pikematele vahemaadele.
Praegune võimsus:Kuni 70A.
Pingelangus:Soovitatav kuni 30 meetri jooksudeks.
3. 10mm² päikesekaabel
Rakendused:Suuremahulised süsteemid või väga pikad kaablid.
Praegune võimsus:Kuni 98A.
Pingelangus:Minimaalne jooksmiseks, mis ületab 50 meetrit.
4. 2,5 mm² päikesekaabel
Rakendused:Väiksemad süsteemid või ühendused päikesepaneelide massiivi sees.
Praegune võimsus:Kuni 30A.
Pingelangus:Sobib väga lühikeste vahemaade läbimiseks (alla 10 meetri).
Kuidas arvutada päikesekaabli suurust
1. samm: määrake maksimaalne vool
Arvutage koguvool oma päikesepaneelide väljundi põhjal. Näiteks:
Vool (I)=Toide (W)/pinge (V)
1 kW süsteemi puhul 48 V juures:
I=100048=20,83 amprit
2. samm: hinnake kaabli pikkust
Mõõtke päikesepaneelide ja inverteri või laadimiskontrolleri vaheline kaugus.
3. samm: arvestage pingelangusega
Pingelanguse hindamiseks kasutage seda valemit:
Pingelangus=2 × pikkus (m) × vool (A) × takistus (Ω/m) × pinge (V)
{{0}}meetri jooksu, 20A voolu ja 0,005 Ω/m takistuse korral:
Pingelangus {{0}}×20×20×0,005÷48=0,42 V
Kui langus ületab 3%, suurendage kaabli suurust.
4. samm: valige sobiv suurus
Valige väikseim kaabel, mis vastab teie voolu- ja pingelanguse nõuetele.
Õige suurusega päikesekaablite kasutamise eelised
Tõhusus:Vähendab takistusest tingitud energiakadusid.
Ohutus:Hoiab ära ülekuumenemise ja tuleohu.
Pikaealisus:Tagab kaablite kestvuse kogu süsteemi eluea jooksul.
Vastavus:Vastab regulatiivsetele standarditele ja hoiab ära süsteemirikked.
Päikesekaablite standardid

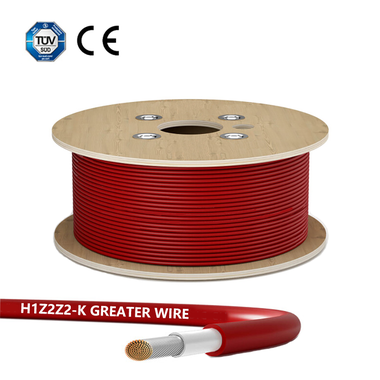

H1Z2Z2-K
Mõeldud kõrgetele alalispingetele kuni 1500 V.
Pakub suurepärast UV-, osooni- ja ilmastikukindlust.
Tavaliselt kasutatakse tänapäevastes PV-süsteemides.
PV1-F
Nimetatud pingele kuni 1000V.
Sobib varasematele PV paigaldustele.
Mõlemad standardid tagavad, et päikesekaablid töötavad karmides tingimustes usaldusväärselt, muutes need välistingimustes kasutamiseks hädavajalikuks.
Levinud vead päikesekaabli valikul
Kaabli alamõõtmine:Liiga väikeste kaablite kasutamine võib põhjustada ülekuumenemist ja voolukadu.
Pingelanguse ignoreerimine:Kui pingelangust pikkadel vahemaadel arvesse ei võeta, väheneb süsteemi tõhusus.
Liigne spetsifikatsioon:Liiga paksude kaablite kasutamine suurendab asjatult kulusid.
Mittepäikeseenergia kaablite kasutamine:Standardkaablitel puudub PV-süsteemide jaoks vajalik vastupidavus ja sertifikaat.
Päikesekaabli kasutamise näited
Näide 1: elamusüsteem (4 kW, 48 V)
Praegune:83,3 A (4 kW ÷ 48 V)
Kaabli suurus:6 mm² lühikeste jooksude jaoks (<20m); 10mm² for longer runs (>20m).
Näide 2: kommertssüsteem (20 kW, 400 V)
Praegune:50A (20kW ÷ 400V)
Kaabli suurus:6mm² keskmiste vahemaade jaoks; 10 mm² pikemate vahemaade jaoks.
Näide 3: väike võrguväline süsteem (1 kW, 24 V)
Praegune:41,7 A (1 kW ÷ 24 V)
Kaabli suurus:4 mm² lühikeste jooksude jaoks (<10m).
