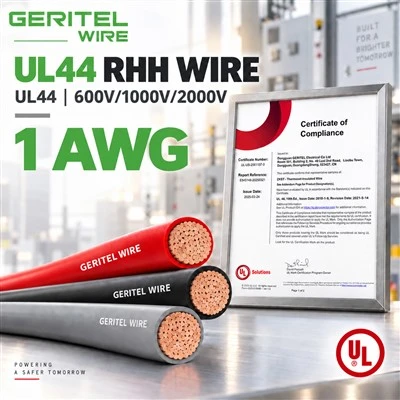

Dongguan Greater Wire & Cable Co., Ltd. on Hiinas üks juhtivaid vask-rhh-kaabli tootjaid ja tarnijaid jaotusseadmete ja PDU-toitesüsteemide jaoks ning toetab ka kohandatud teenust. Võite olla kindel, et meie tehasest müüme Hiinas valmistatud vastupidavat vasest rhh-kaablit jaotusseadmete ja PDU-toitesüsteemide jaoks. Kui teil on tasuta proovi kohta küsimusi, saatke meile e-kiri.

RHH cable with crosslinked insulation durability

TOODE TÕELINE SHOT

RHH wire with stable performance under load

RHH cable with stable performance under load

RHH wire with high temperature dry environment use

Rajatise poolne fikseeritud juhtmestik kriitiliste elektriruumide ja kaitstud jaotusseadmete jaoks

Vasest RHH kaabel lülitusseadmete jaokssobib kaitstud fikseeritud juhtmestiku jaoks kriitiliste toiteruumide ümber, kus elektrikonstruktsioon määrab UL44 RHH juhtmed. Keerutatud vasest konstruktsioon toetab usaldusväärset juhtivust ja termoreaktiivne isolatsioon on mõeldud 90-kraadiseks kuivaks{3}}asutamiseks. RHH UPSi toitejuhtme ja RHH PDU kaabli märksõnad on asjakohased rajatise{5}}poolsete jaotusühenduste jaoks, kuid lõplik valik peaks järgima projekti pinget, rada ja sertifitseerimisnõudeid. GERITEL WIRE toetab andmekeskusi ja tööstusettevõtteid mitme pingevaliku, kohandatud printimise, rullide pikkuste, pakendamise ja plaanitud hulgitarnetega etapiviisiliste elektripaigaldiste jaoks.

TOOTE SPETSIFIKATSIOONID

RHH cable with high temperature dry environment use

Rakendus ja kirjeldus

GERITEL WIRE'i KASUTAMINE-2 600 volti või RHH/RHW-2 1000 volti toitekaablid sobivad kasutamiseks märgades ja kuivades ruumides, kanalites, kanalites, süvendites, otseses matmispaigas, antenni toel ja seal, kus soovitakse suurepäraseid elektrilisi omadusi. Need kaablid on võimelised pidevalt töötama juhtme temperatuuril, mis ei ületa 90 kraadi normaalse töö korral märgades ja kuivades kohtades, 130 kraadi avariiülekoormuse korral ja 250 kraadi lühise korral. Maksimaalne külgseina surve on 1000 naela/jalga.

SPETSIFIKATSIOONID

·ASTM B3 pehme või lõõmutatud vasktraat

·ASTM B8 kontsentrilised-liht-vaskjuhid

·ASTM B787 19 juhtmekombinatsiooni Unilay-keerulised vaskjuhid

·UL 44 termoreaktiiv{1}}isoleeritud juhtmed ja kaablid

· UL 854 teeninduse sisendkaabel

·ICEA S-95-658 (NEMA WC70) toitekaablid, mille nimivõimsus on 2000 volti või vähem elektrienergia jaotamiseks

·RoHS-2 (Euroopa direktiiv 2011/65/EL)

Tabel 1 – Kaalud ja mõõdud

Kond. Suurus	Strand Count	Läbimõõt üle juhi	Insul. Paksus	Isolatsiooni värv	u. OD	Vase kaal	u. Kaal
AWG/Kcmil	Strandide arv	tolli	milj	Isolatsiooni värv	tolli	nael/1000 jalga	nael/1000 jalga
14	7	0.070	45	BK	0.161	12	20
12	Tahke	0.080	45	BK	0.174	19	28
12	7	0.088	45	BK	0.179	20	28
10	7	0.113	45	BK	0.203	32	42
8	7	0.141	60	BK	0.259	95	67
6	7	0.177	60	BN	0.300	81	102
4	7	0.225	60	BK	0.345	128	153
3	7	0.252	60	BK	0.378	162	191
2	7	0.282	60	MEIE	0.403	205	244
1	19	0.322	80	BK	0.481	258	304
1/0	19	0.361	80	BK	0.522	325	390
2/0	19	0.405	80	GN	0.564	410	481
3/0	19	0.456	80	BK	0.616	518	598
4/0	19	0.512	80	GN	0.672	653	742
250	37	0.558	95	BK	0.748	771	884
300	37	0.610	95	BK	0.801	926	1023
350	37	0.661	95	BK	0.851	1081	1213
400	37	0.705	95	BK	0.896	1235	1345
500	37	0.789	95	BN	0.956	1544	1696
600	61	0.865	110	YW	1.085	1853	2028
750	61	0.968	110	GN	1.171	2315	2492
1000	61	1.117	110	BK	1.337	3088	3283
Kõik mõõtmed on nominaalsed ja nendele kehtivad tavapärased tootmistolerantsid ◊ Selle sümboliga tähistatud kaabel on standardne laokaup • TBA laokoodid on ainult hinnangulised ja tegelik toode võib erineda. Palun oodake, kuni pistikute ja/või liitmike ostmiseks määratakse laokood.

Tabel 2 – Elektri- ja tehnikaandmed

Kond. Suurus	Min painutamine Raadius	Max Pull Pinge	DC takistus @ 25 kraadi	AC takistus @ 75 kraadi	Induktiivne reaktantsus @ 60Hz	Lubatud võimsus 75 kraadi juures	Lubatud võimsus 90 kraadi juures
AWG/Kcmil	tolli	lb	Ω/1000 jalga	Ω/1000 jalga	Ω/1000 jalga	Amp	Amp
14	0.6	32	2.631	3.170	0.058	20	25
12	0.7	52	1.662	2.002	0.054	25	30
12	0.7	52	1.662	2.002	0.054	25	30
10	0.8	83	1.040	1.253	0.050	35	40
8	1.0	132	0.653	0.786	0.052	50	55
6	1.2	209	0.411	0.495	0.051	65	75
4	1.4	333	0.258	0.310	0.048	85	95
3	1.5	420	0.205	0.246	0.047	100	115
2	1.6	530	0.162	0.195	0.046	115	130
1	1.9	669	0.128	0.154	0.045	130	145
1/0	2.1	844	0.102	0.122	0.044	150	170
2/0	2.3	1064	0.081	0.097	0.043	175	195
3/0	2.5	1342	0.064	0.078	0.042	200	225
4/0	2.7	1692	0.051	0.062	0.041	230	260
250	3.0	2000	0.043	0.053	0.041	255	290
300	3.2	2400	0.036	0.045	0.041	285	320
350	3.4	2800	0.031	0.039	0.040	310	350
400	3.6	3200	0.027	0.035	0.040	335	380
500	3.8	4000	0.022	0.029	0.039	380	430
600	5.4	4800	0.018	0.025	0.039	420	475
750	5.9	6000	0.014	0.022	0.038	475	535
1000	6.7	8000	0.011	0.018	0.037	545	615
• Võimsused põhinevad 2023. aasta NEC tabelil 310.16 ega võta arvesse NEC 240.4(D) liigvoolukaitse piiranguid 15 amprit 14 AWG CU, 20 jaoks Ampereid 12 AWG CU jaoks ja 30 amprit 10 AWG CU jaoks (sõltumata juhtme temperatuurist ja keerdumisest, kui suurus on tabelis). Vaadake ka NEC-i jaotisi 310.15 ja 110.14(C) lisanõuete jaoks. • Induktiivreaktants põhineb ühe läbimõõduga värvilisel torul, mille keskpunkt on -to{2}}.

SERTIFIKATSIOONID

RHH wire with permanent electrical installation

PAKEND

RHH cable for transportation infrastructure

Rulli

RHH cable with permanent electrical installation

Väike puidust rull

RHH cable for government building electrical systems

Suur puidust rull

RAKENDUS

RHH wire with commaercial grade building wire

Maa-aluste torude paigaldamine

RHH cable with general purpose building wiring

Kanali juhtmestik

RHH cable with commercial grade building wire

Toiteahela juhtmestik

KOHTUASI

Tesla Gigafactory Texas

Stanfordi ülikool Californias, USA

RHH wire with power distribution conductor

Mayo kliiniku haigla, Saint Marysi ülikoolilinnak

MIKS VALIDA MEID

30Aastatepikkune kogemus
ühes{0}}peatuses

Dongguan Greater Wire & Cable Co., Ltd. on professionaalne insener--kaablitootja Hiinas, kes tarnib sertifitseeritud elektrikaablilahendusi ehitus-, tööstus-, kaevandus-, energeetika- ja infrastruktuuriprojektide jaoks kogu maailmas.

30 000 m² tehase, 30 tootmisliini, kogenud inseneride ja range kvaliteedikontrolli meeskonnaga pakume usaldusväärseid, jälgitavaid ja nõuetele vastavaid kaabeltooteid rahvusvaheliste insenerirakenduste jaoks. Meie tooteid toetavad sertifikaadid, sealhulgas SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS ja ISO.

Oleme pühendunud ohutusele, kvaliteedile, läbipaistvusele ja pikaajalisele{0}}partnerlusele. Alates tooraine kontrollimisest kuni valmistoote testimiseni kontrollitakse iga partiid hoolikalt, et tagada stabiilne jõudlus ja töökindel projekti kasutamine.

Parema kaabli - sertifitseeritud kvaliteet. Usaldusväärne tarne. Tehniline väärtus.

RHH cable with power distribution conductor

15K

Lõppenud Projektid

150+

professionaalsed töötajad

15K

õnnelikud kliendid

92+

auhinnad ja sertifikaadid

TAIMESEADMED

RHH cable for automotive manufacturing facilities

GLOBAALSED SERTIFIKATSIOONID

RHH cable for conduit installation

KLIENDIFOTOD

RHH wire for raceway installation

RAHVUSVAHELINE TRANSPORT

Merevedu

Pakume usaldusväärseid meretranspordilahendusi{0}}suurte tellimuste jaoks. Teie kaubad on turvaliselt pakitud ja tarnitud konteineritesse, tagades kulutõhusa kohaletoimetamise üle maailma sadamatesse.

Lennutransport

Kiiremaks kohaletoimetamiseks tagab meie õhutransporditeenus, et teie tooted jõuavad kiiresti rahvusvahelistesse sihtkohtadesse hoolika käsitsemise ja täieliku jälgimisega teel.

Rahvusvaheline ekspress

Kas vajate kiireid saadetisi? Meie rahvusvaheline kiirteenus tarnib väikeseid ja keskmise suurusega tellimusi tõhusalt, pakkudes uksest{0}}ukseni{1}}teenust koos reaalajas-jälgimisega meelerahu tagamiseks.

ÜHISTUPARTNER

Otsime oma äritegevuse laiendamiseks koostööpartnerit.

RHH cable for electrical metallic tubing

RHH cable for pharmaceutical manufacturing plants

RHH wire for chemical plant electrical rooms

RHH wire for oil and gas facility electrical rooms

RHH cable for rigid metal conduit wiring

Kuidas meiega koostööd teha?

Lihtsalt jagage oma nõudeid, saage meie professionaalne lahendus, kinnitage näidised ning nautige kiiret, usaldusväärset tootmist ja ülemaailmset kohaletoimetamist -. Meiega töötamine on nii lihtne.

Meie aadress

Building 2, No{1}} Luxi 2nd Road, Liaobu Town, Dongguani linn, Guangdongi provints, Hiina

Telefoninumber

+86 136 6257 9592

+86 135 1078 4550

E--e-post

manager01@greaterwire.com

KKK

Kas RHH-traati saab kasutada aku energiasalvestites?

Jah, sobiva rajatise{0}}poolse fikseeritud toitejaotuse jaoks kaitstud kuivades kohtades, kui elektriprojektis on määratud RHH. GERITEL WIRE tarnib BESS-i jaoks RHH-juhtmeid elektriruumide, jaotusseadmete ja süsteemiteede{2}}balanssi jaoks; see ei ole automaatselt aku ühenduskaabel.

Kas RHH-kaabel sobib energiasalvestavate elektriruumide jaoks?

RHH-d saab kasutada kaitstud energia{0}}elektrisalvestusruumides, kus on määratud UL44 termoreaktiivsed juhid. GERITEL WIRE tarnib energiasalvesti RHH-kaablit fikseeritud sööturite ja jaotusteede jaoks koos projekti märgistamise ja hulgitarnevõimalustega EPC ja integraatorite klientidele.

Kas RHH-juhe saab akusid otse ühendada?

Standardset RHH-d ei tohiks automaatselt kasutada aku otseühenduskaablina. Akuühendused võivad vajada erinevat paindlikkust, isolatsiooni ja varustuse hinnanguid. Energia salvestamiseks mõeldud RHH toitejuhe on paremini paigutatud rajatise{2}}poolse fikseeritud jaotuse jaoks, kui projekti spetsifikatsioonid seda lubavad.

Kas RHH-kaablit saab kasutada päikeseinverteri ruumides?

Jah, sobiva kaitstud kuiv{0}}paigaldatud fikseeritud juhtmestiku jaoks ümber inverteri-ruumijaotusseadmete, kui projekt nõuab UL44 RHH juhtmeid. GERITEL WIRE tarvikudRHH juhe päikeseinverteri ruumide jaokstoite- ja lülitusseadmete radade jaoks; see ei asenda spetsiaalset PV-juhet mooduliahelates.
