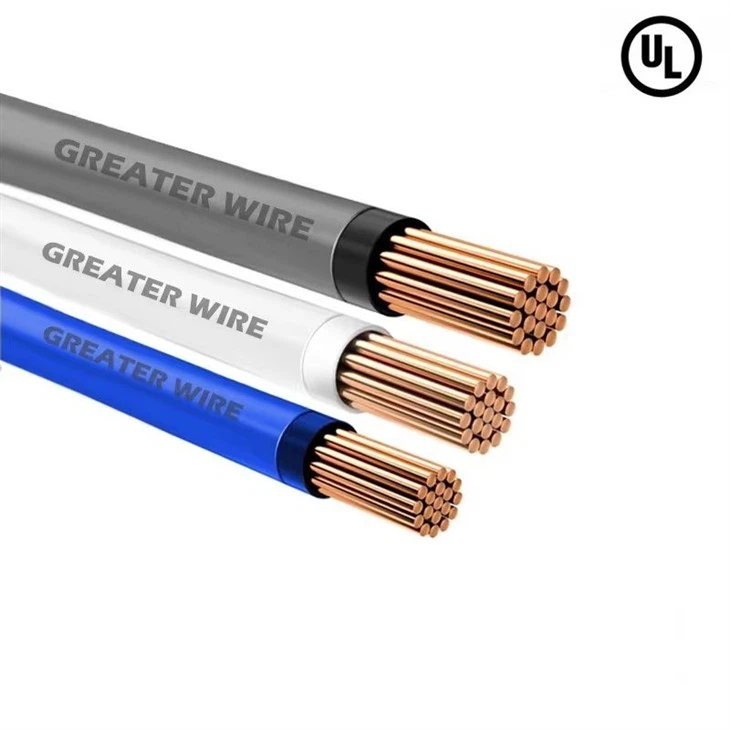

500mcm Thhn traat

500 MCM THHN-i traati iseloomustab selle suur juhi suurus, mis tähendab ristlõikepinda 500, 000 ümmargusi MILS. See oluline suurus võimaldab traadil käsitseda kõrgeid elektrivoolusid minimaalse vastupidavuse ja soojuse genereerimisega. Traadil on kõrge puhtusarja vasest valmistatud juht, mis on tuntud oma suurepärase elektrijuhtivuse poolest. Vask on tõmmatud ja lunastatud, et suurendada paindlikkust, muutes traadi hõlpsamini käsitsemiseks ja paigaldamiseks.

500 MCM THHN-traadi isolatsioon koosneb soojuskindlast polüvinüülkloriidist (PVC), mis pakub tugevat kaitset elektriliste tõrgete ja keskkonnategurite eest. Vastupidavuse täiendamiseks kaetakse traat nailonkestaga, mis pakub vastupidavust hõõrdumisele, niiskusele ja kemikaalidele. See materjalide kombinatsioon tagab, et traat jääb erinevates paigalduskeskkondades usaldusväärseks ja funktsionaalseks.

Rakendus

Tööstussektor sõltub suuresti tugevatele ja vastupidavatele juhtmestiku lahendustele, et tagada masinate ja seadmete katkematu töö. 500 MCM THHN-i traati sobib selliste keskkondade jaoks hästi, kuna see on võimeline hakkama saama kõrgete vooludega ja vastu erinevatele keskkonnateguritele. Selle konstruktsioon võimaldab tal taluda tööstuskeskkondade rangeid, sealhulgas kokkupuude kõrge temperatuuri, mehaanilise stressi ja karmide kemikaalidega. Olenemata sellest, kas kasutatakse raskeveokite, generaatorite või suurte tootmisseadmete toiteks, annab 500 MCM THHN-traadi töökindlust ja jõudlust, mis on vajalik, et hoida toiminguid sujuvaks.

Funktsioon

● ASTM-B3, B8 ja B787 (19 traadi kombinatsiooni Unilay-ahelaga)
● UL -i standardid 83, 758, 1063 ja 1581
● CSA C22.2 nr 75, T90 nailonisuurused läbi 1000 kcmili
● ft 2 - kõik suurused
● Päikesevalgusekindel - suurus 8 AWG ja suurem
● ROHS/REACH VÕIMALIKUD
● UL & BPS sertifikaat
Kte
● Thwn-märjad asukohad, mis ei ületa 75 kraadi või kuivasid asukohti, mis ei ületa 90 kraadi ega asukohta, mis ei ületa 75 kraadi õliga kokkupuutel
● Thwn -2- märgordria asukohad ei ületa 90 kraadi või asukohti, mis ei ületa 75 kraadi õliga kokkupuutel

Atesteerimine

Meie tooted on saavutanud mitmesuguseid mainekaid rahvusvahelisi sertifikaate, sealhulgas UL, TUV, EL CPR, CE, ROHS ja teised.

Pakk

500MCM THHN wire package

Tootmisliin

Suur -traadi- ja kaabeltelevisioon on loonud tugeva ülemaailmse kohaloleku, kusjuures meie tooteid eksporditakse paljudesse riikidesse kogu maailmas. Meie rahvusvaheline levitajate ja partnerite võrk tagab, et meie kvaliteetsed kaablid on klientidele hõlpsasti kättesaadavad erinevates piirkondades. Oleme pühendunud oma ülemaailmse ulatuse laiendamisele, säilitades samal ajal samal tipptasemel igal turul, mida teenime.

Juhtum

THHN Wire Company cases

Partner

Greater Wire Partner

KKK

K: Mis on 500 mcm traati hinnatud?

V: Tavaliselt hinnatakse 500 mcm traati 600 volti.

K: Mis suurusega traat on 500 kcmil?

A: 500 kcmil (kirjutatud ka kui 500 mcm) on traadi suurus, mis vastab ristlõike pindalale 500, 000 ümmargusi MILS.

K: Mitu naela on 500 mcm vask jala kohta?

V: kaal on umbes 1. 0 95 naela jala kohta (0,54 kg meetri kohta) 500 mcm vasktraati.

Kuum tags: 500 MCM THHN vasktraadi, Hiina 500 MCM THHN vasktraadi tootjad, tarnijad, tehas

217

Pliivaba termoplastiline kuumaresistentne elektrijuhe nailonkestaga (Thhn/Thwn -2). 600V. 90 kraad
Juhi suurus		Traadi nominaalne läbimõõt	Seinapaksus		Ligikaudne kogu läbimõõt	Minimaalne isolatsioonitakistus	* Võimendus		Kaabli nominaalkaal
(mm)	(AWG)	(mm)	PVC (MM)	Nailon (mm)	(mm)	MΩ/km	90 kraadi märg	90 kraadi kuiv	Kg/km
Tahke							Nurjama	Thhn
1,6 mm	14	1x1,60mm	0.4	0.10	2.60	130	35	35	22.62
2. 0 mm	12	1x2. 00 mm	0.4	0.10	3.00	110	40	40	33.57
2,6 mm	10	1x2,60mm	0.5	0.10	3.80	120	55	55	55.78
3,2mm	8	1x3,20mm	0.8	0.13	5.06	120	75	75	88.33
Luhtunud
2. 0 mm²	14/7	7/0.60	0.4	0.10	2.80	130	30	35	23.51
3,5 mm²	12/7	7/0.80	0.4	0.10	3.40	110	35	40	39.12
5,5 mm²	10/7	7/1.00	0.5	0.10	4.20	120	50	55	60.56
8. 0 mm²	8/7	7/1.20	0.8	0.13	5.46	120	65	75	91.95
14mm²	6/7	7/1.60	0.8	0.13	6.66	100	95	105	151.77
22mm²	4/7	7/2.00	1	0.15	8.30	100	130	140	236.65
30mm²	2/7	7/2.30	1	0.15	9.20	100	160	170	306.50
38mm²	1-19	19/1.60	1.3	0.18	10.96	100	185	195	409.82
50mm²	1/0-19	19/1.80	1.3	0.18	11.96	100	220	235	509.05
60mm²	2/0-19	19/2.00	1.3	0.18	12.96	80	250	260	618.96
80mm²	3/0-19	19/2.30	1.3	0.18	14.46	80	300	320	804.44
100 mm% C2% B2	4/0-19	19/2.60	1.3	0.18	15.96	80	355	370	1013.94
125mm²	250 MCM	37/2.10	1.6	0.18	18.26	80	400	420	1296.37
150mm²	300 MCM	37/2.30	1.6	0.20	19.70	80	440	475	1542.02
	350 MCM	37/2.47	1.6	0.20	20.90	60	505	523	1783.07
200mm²	400 MCM	37/2.60	1.6	0.20	21.80	60	540	570	1946.72
	500 mcm	37/2.95	1.6	0.20	24.25	60	620	655	2486.02
250mm²	500 mcm	61/2.30	1.6	0.20	24.30	60	620	655	2437.34
	600 MCM	61/2.52	1.8	0.23	26.76	60	690	710	2995.93
325mm²	650 MCM	61/2.60	1.8	0.23	27.46	60	720	770	3191.58
	750 MCM	61/2.82	1.8	0.23	29.36	60	785	820	3719.63
400 mm% C2% B2	800 MCM	61/2.90	1.8	0.23	30.16	60	810	875	3927.55
500mm²	1000 mcm	61/3.20	1.8	0.23	32.86	60	930	995	4750.91
Võrdlusstandardid: PEC, NEC (põhineb ümbritseva õhu temperatuuril 30 kraadi)
